XB01 - IoTrainer

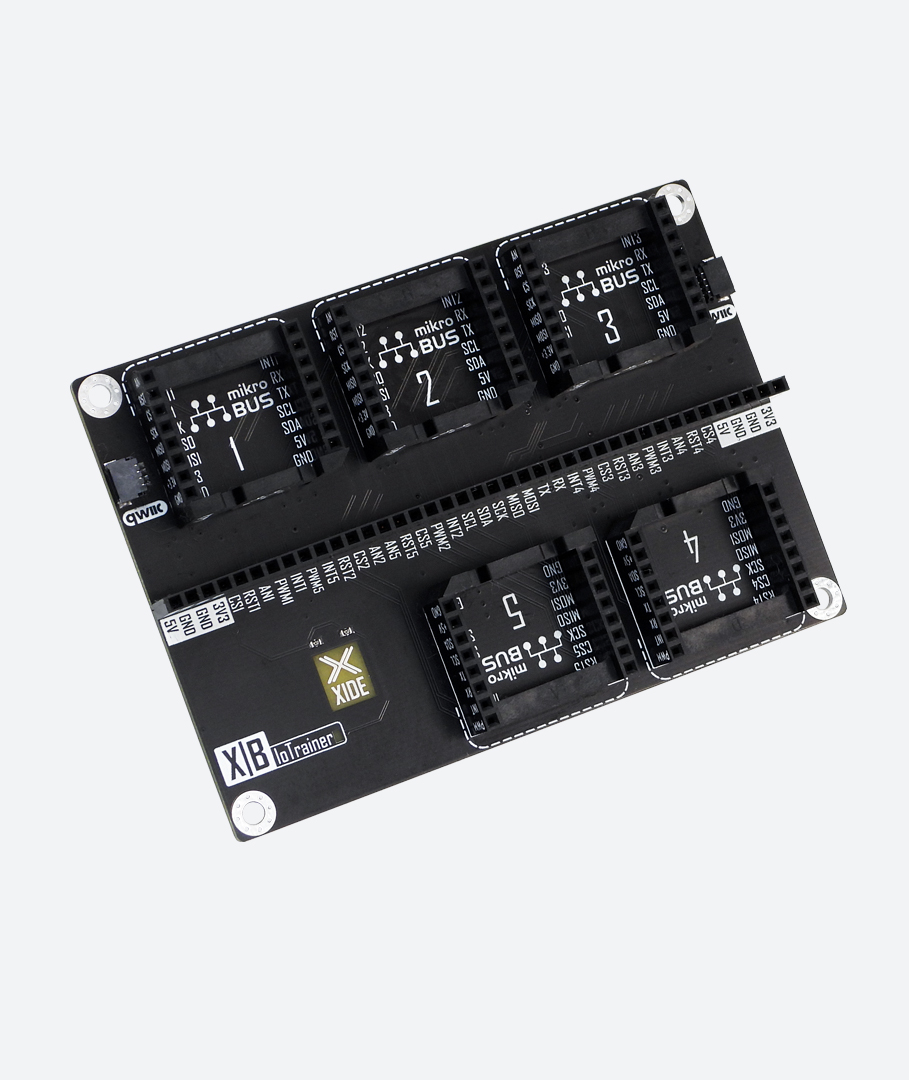

X-BOARD IoTrainer es una tarjeta de expansión diseñada principalmente para evaluar de forma rápida sensores, actuadores o módulos de comunicación integrados en los X-NODE y Click Boards™. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con dos conectores JST, cinco zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.
TABLA DE CONTENIDO
I. ¿Cómo funciona?
X-BOARD IoTrainer brinda una comunicación entre módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que poseen el estándar mikroBUS™ con solo insertarlos en los zócalos de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.
La tarjeta X-BOARD IoTrainer es compatible con el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.
II. Descripción del hardware

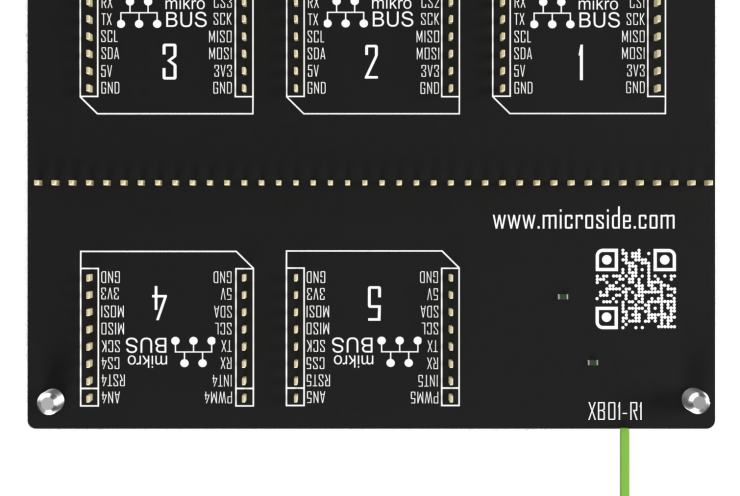

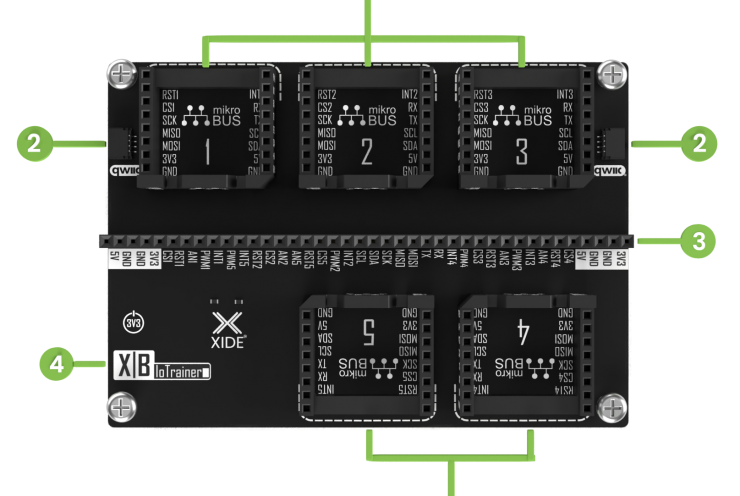

Conectores estándar mikroBUS™
Conectores JST compatibles con el estándar Qwiic®
Header hembra de fácil acceso a los pines de cada conector mikroBUS™
Modelo de X-BOARD
Versión del hardware: R1
III. Especificaciones
Modelo | IoTrainer |
Módulos compatibles | X-NODEs y Click Boards™ |
Estándares compatibles | |
Características | |
Tamaño | 102.11 x 71.63 x 14 mm |
Voltaje | 3.3 V |
