Manual Pinguino V1.7.1.4

Pinguino

Introducción

Pingüino es una arquitectura libre de software y hardware los cuales utilizan como base los micro controladores de microchip, donde los principios funcionales son muy parecidos a los utilizados en Arduino tanto el programación como en funcionamiento respetando las diferencias del micro controlador.



TABLA DE CONTENIDO

    1. Configuración en Windows 10
    2. Configuración en Windows 8
    3. Descarga e Instalación
    4. Configuración y compilación
    5. Descargas

I. Configuración en Windows 10

Para lograr la instalación de pingüino en Windows 8, Windows 8.1 y Windows 10, antes de instalar este software se deben realizar las siguientes configuraciones ¡Únicamente en estas versiones de este sistema operativo!, esto permitirá la lectura de la placa, una vez hecho estas configuraciones. (Cabe mencionar que solo es para estas versiones de Windows, si tienes alguna otra no es necesario realizar este paso).

Ir a Inicio

Figura 1. Interfaz de inicio de Windows 10
1. Interfaz de inicio de Windows 10

Daremos clic derecho sobre el icono de Windows y nos dirigiremos a la opción (configuración), en la cual daremos clic.

Figura 2. Opción configuración de Windows.
2. Opción configuración de Windows.

Se nos abrirá la siguiente ventana en la cual tendremos que dar clic en (Actualización y seguridad).

Figura 3. Ventana de Actualización y seguridad.
3. Ventana de Actualización y seguridad.

Buscar restablecer este equipo, aparecerá una ventana de configuración, vamos a elegir la opción de recuperación, dentro de ella elegimos inicio avanzado y presionamos reiniciar ahora.

Figura 4. Herramientas del menú de configuración.
4. Herramientas del menú de configuración.

Mostrará una ventana con el nombre de elegir una opción y vamos a la opción de solucionar problemas.

Figura 5. Menú de opciones.
5. Menú de opciones.

Nos dirigimos a opciones avanzadas.

Figura 6. Herramienta de opciones de solucionar problemas.
6. Herramienta de opciones de solucionar problemas.

En opciones avanzadas ir a configuraciones de inicio.

Figura 7. Menú de opciones avanzadas.
7. Menú de opciones avanzadas.

Nos indicará que deberá reiniciar y damos clic en reiniciar.



Figura 8. Menú de configuración de inicio.
8. Menú de configuración de inicio.

Después de reiniciar la máquina aparecerá la configuración de inicio, seleccionar la opción deshabilitar uso obligado de controladores firmados, para ello presionamos la tecla con el número 7.

Figura 9. Menú de configuración de inicio y selección.
9. Menú de configuración de inicio y selección.

II. Configuración en Windows 8

Inicio y en la opción buscar vamos a escribir, configuración de pc.

Figura 1. Interfaz de inicio de Windows 8, 8.1.
10. Interfaz de inicio de Windows 8, 8.1.

Dentro de ella existe un apartado de actualizar y recuperar seleccionar esa opción.

Figura 2. Interfaz de configuración de PC.
11. Interfaz de configuración de PC.

Ir a la opción de recuperación, en ella se desplegarán tres opciones, ubicamos en donde se encuentra la opción de inicio avanzado y damos clic en reiniciar ahora.

Figura 3. Menú de la opción actualizar y recuperar.
12. Menú de la opción actualizar y recuperar.

Después de su reinicio la máquina mostrará la ventana de solucionar problemas, elegir opciones avanzadas.

Figura 6. Herramienta de opciones de solucionar problemas.
13. Herramienta de opciones para solucionar problemas.

En ella mostrará un apartado de configuración de inicio y cuando estemos ahí vamos a obtener una ventana como se muestra a continuación.

Figura 7. Menú de opciones avanzadas.
14. Menú de opciones avanzadas.

Por lo que para continuar daremos clic en reiniciar.

Figura 8. Menú de configuración de inicio.
15. Menú de configuración de inicio.

Una vez que reinicie la máquina seleccionamos con la tecla de número 7 deshabilitar el uso obligatorio de controladores formados y reiniciar el equipo.

Figura 9. Menú de configuración de inicio y selección.
16. Menú de configuración de inicio y selección.

III. Descarga e Instalación

El software lo puedes descargar a través del siguiente link

Ahora nos dirigiremos hasta la parte inferior de la página en la cual encontraremos la opción para descargar el instalador. Antes de descargar el archivo necesitas verificar que tipo de sistema tienes para poder descargar la versión correspondiente.

Figura 3. Software de descarga de Pingüino IDE para el sistema operativo de Windows
17. Software de descarga de Pingüino IDE para el sistema operativo de Windows.

Una vez que ya esté descargado el software vamos a ejecutarlo, para ello vamos a la carpeta de nuestras descargas o en la carpeta donde se halla descargado, para buscar el programa de una manera rápida es darle clic derecho y en mostrar carpeta.

Figura 5. Ruta donde se descargó el software.
18. Ruta donde se descargó el software.

Daremos clic derecho, ejecutar como administrador.

Figura 6. Paso para ejecutar el programa.
19. Paso para ejecutar el programa.

Aparecerá una ventana de la cual nos dirá que se realizarán cambios instalando el software le damos en la opción de sí.



Figura 7. Otorgar permiso para poder instalarlo.
20. Otorgar permiso para poder instalarlo.

Después nos aparecerá la ventana para comenzar la instalación de pingüino IDE, en ella muestra el idioma por el cual deseas instalarlo, en este caso seleccionamos Spanish/Español.

Figura 8. Seleccionar el idioma.
21. Seleccionar el idioma.

Ahora nos abrirá la interfaz de instalación de pingüino tenemos que presionar siguiente para que podamos continuar.



Figura 9. Asistente de instalación de Pingüino.
22. Asistente de instalación de Pingüino.

En este momento tenemos que aceptar el acuerdo de licencia, para ello damos clic en acepto y nuevamente en acepto.

Figura 10. Acuerdo de licencia.
23. Acuerdo de licencia.

En esta ventana nos dará a elegir entre dos versiones de pingüino la v11 y v12 de la cual una es estable y la otra es una versión de prueba, elegiremos la versión Stable (v11) selecciónala y da clic en siguiente.

Figura 11. Versiones disponibles en Pingüino.
24. Versiones disponibles en Pingüino.

Nos indicará donde instalará los archivos en este caso será en el disco C:\Pinguino este es el nombre de la carpeta que creara y la daremos en siguiente.

Figura 12. Ruta de destino.
25. Ruta de destino.

Ahora instalaremos nuestro compilador, por lo que en este caso vamos a seleccionar la opción de SDCC for PIC18F, es compilador de 8 bits y pasamos a la opción de Instalar.



Figura 13. Versiones de compiladores.
26. Versiones de compiladores.

Comenzará la instalación de nuestro software y durante ello buscará si está instalado alguna versión de Python, de lo contrario el programa lo descarga y por consiguiente extraerá los archivos.

Figura 14. Búsqueda de una versión de Python disponible para este sistema.
27. Búsqueda de una versión de Python disponible para este sistema.

Ahora se instalará una versión de Python para ello abrirá una ventana como la siguiente:

Figura 16. Asistente de instalación de Python.
28. Asistente de instalación de Python.

Seleccionamos Install for all users y clic en Next.



Figura 17. Ruta de instalación de Python.
29. Ruta de instalación de Python.

Clic en Next.

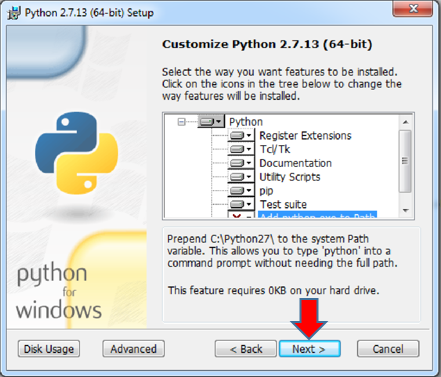

Figura 18. Características de instalación de Python.
30. Características de instalación de Python.

Comenzará el proceso de instalación.



Figura 19. Proceso de instalación.
31. Proceso de instalación.

Finalmente terminara nuestra instalación, clic en Finish.

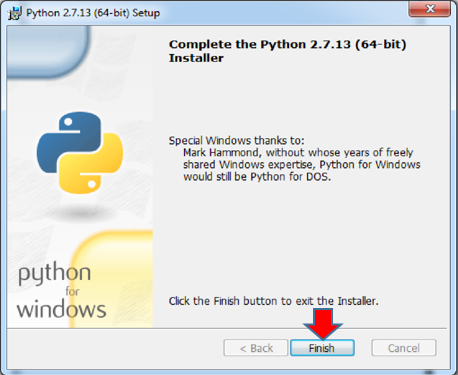

Figura 20. Instalación completa.
32. Instalación completa.

En este caso descargara algunos paquetes para terminar la instalación, terminado ello regresará a la página de instalación del software.



Figura 21. Extracción instalación de paquetes faltantes.
33. Extracción instalación de paquetes faltantes.

Procedemos a instalar el driver para la placa pingüino y para que pueda reconocerlo será necesario que cuando lleguemos a esta parte podamos conectar la placa para que la reconozca, seleccionamos “sí” para permitir la instalación.



Figura 22. Solicitud de instalación de drivers de la placa.
34. Solicitud de instalación de drivers de la placa.

Mostrará una ventana, solo aceptamos.



Figura 23. Confirmación de la instalación de los drivers.
35. Confirmación de la instalación de los drivers.

En esta ventana seleccionamos Next.

Figura 24. Comienza la instalación de los drivers.
36. Comienza la instalación de los drivers.

Seleccionamos nuestro driver P8 o en otro caso puede aparecer como Pinguino Project, cualquiera de los dos es el driver de la tarjeta, dependiendo de la opción que muestre la marcará en la lista y después damos clic en Next. (Para que detecte el driver de la placa, hay que ponerla en modo “reset” al llegar a este paso).

Figura 25. Localiza el driver de la placa, en este caso la instalación lo reconoce como P8.
37. Localiza el driver de la placa, en este caso la instalación lo reconoce como P8.

Seleccionamos Next.

Figura 26. Características del driver.
38. Características del driver.

Nos mandara a una ventana de donde queremos guardar este archivo en este caso elegimos la ruta de C:\Pinguino y damos clic en Guardar.

Figura 27. Ruta a donde se guardará el driver.
39. Ruta a donde se guardará el driver.

Ahora seleccionamos Install Now.

Figura 28. Instalación del driver.
40. Instalación del driver.

Instalamos nuestro driver y una vez hecho esto observaremos el proceso.

Figura 29. Procesos de instalación del driver.
41. Procesos de instalación del driver.

Finalmente la instalación completa donde nos abrirá una pequeña ventana de Instalation Succesfull y damos clic en Aceptar.

Figura 30. Confirmación de la exitosa instalación del driver.
42 Confirmación de la exitosa instalación del driver.

La instalación se ha completado por lo que desactivaremos la casilla de star Pingüino, daremos clic en siguiente y después en terminar.

Figura 32. El asistente de instalación ha concluido.
43. Finalización de la instalación completa de la plataforma.

Ahora nos dirigimos a la siguiente ruta C:\Pinguino donde en ella agregaremos una carpeta con nombre de compilers.

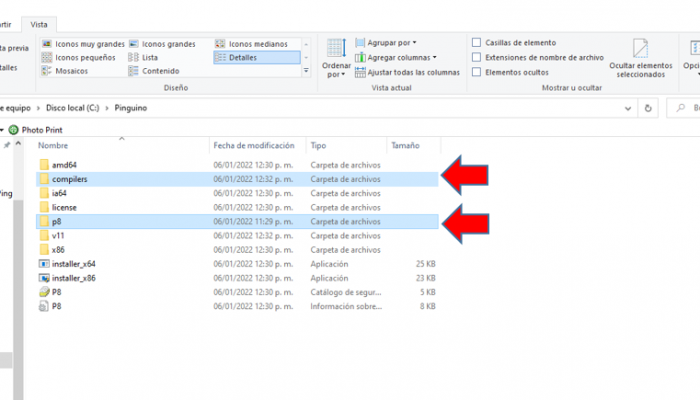

Figura 33. Creación de la carpeta compilers dentro de la carpeta Pingüino.
44. Creación de la carpeta compilers dentro de la carpeta Pingüino.

Dentro de ella vamos a ingresar la carpeta de p8, ahora procedemos a ejecutar el programa.

Figura 34. Ingresar de la carpeta p8 dentro de la carpeta de compilers.
45. Ingresar de la carpeta p8 dentro de la carpeta de compilers.



IV. Configuración y compilación

Una vez abierto el programa procedemos a realizar la configuración, nos dirigimos al apartado de Configuración, Configuración de la tarjeta y al dar clic nos mostrará la configuración de la tarjeta y vamos a elegir las siguientes opciones:

Figura 35. Opción de configuración de la tarjeta.
46. Opción de configuración de la tarjeta.
Figura 36. Configuración de la tarjeta.
47. Configuración de la tarjeta.

Al finalizar la configuración nos dirigimos a la opción de compilar.

Figura 37. Cuerpo del programa para verificar su compilación.
48. Cuerpo del programa para verificar su compilación.

Nos mostrará una ventana en la cual podemos marcar la casilla “No mostrar de nuevo” para que no nos muestre la configuración de la tarjeta cada vez que vayamos a compilar.

Figura 38. Ventana compilar.
49. Ventana compilar.

Una vez que todo este correcto, este finalizará la compilación y deberá salir una ventana que notifique que la compilación se ha terminado.

Figura 39. Compilación terminada.
50. Compilación terminada.

Nos muestra que nuestro programa se compilo correctamente y que está listo para subirse, presionaremos el botón RESET de la placa X-TRAINER y procedemos a la opción de cargar ahora, si no existe ningún problema, al usuario se le notificará que se ha cargado correctamente, clic en aceptar y listo.

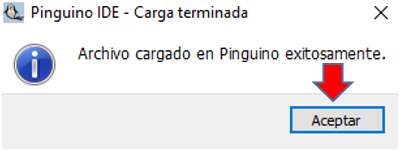

Figura 40. Notificación exitosa del archivo que se cargó en la placa X-TRAINER P8 R1.
 51. Notificación exitosa del archivo que se cargó en la placa X-TRAINER P8 R1.

En cambio si no se presiona el botón “reset” o no detecta la computadora la placa X-TRAINER saldrá el siguiente mensaje, es por ello que es importante instalar su respectivo driver para su uso.



Figura 41. Pingüino no encontrado.
52. Pingüino no encontrado.
