Usar MPLAB Code Configurator MCC en MPLAB X IDE

270x270mcclogo

Introducción

MPLAB Code Configurator (MCC) es un herramienta para MPLAB X IDE, el cual genera código del controlador mediante una interfaz gráfica para usuario (GUI). En el siguiente manual se muestra cómo instalar, configurar y utilizar dicha herramienta.

Software:

Windows (7 o superior).

MPLAB X IDE. Descarga

Compilador XC8. Descarga

Instalación.

Ya instalado el software MPLAB X IDE, se procede a la instalación de MCC.

Instalación de MPLAB Code Configurator (MCC).

Para la instalación debes de tener ejecutando MPLAB X IDE. Ve a la parte superior de la ventana del programa, selecciona Tools y haz clic en Plugins.

Captura-de-pantalla-21
1.  Ventana Tools.

Aparecerá una ventana, selecciona la pestaña Available Plugins, se mostrará los plugins disponibles para tu versión de MPLAB X IDE, selecciona MPLAB Code Configurator y haz clic en install.

Captura-de-pantalla-22-700x435
2.  Ventana MPLAB Code Configurator.

Aparecerá una ventana, acepta términos y condiciones, da clic en Install y dará inicio a la instalación.

Captura-de-pantalla-24
3.  Ventana aceptar términos y condiciones.

Ya terminada la instalación se muestra una ventana, da clic en Finish y la instalación está completa.

Captura-de-pantalla-25
4.  Ventana instalación finalizada.

Para ejecutar MPLAB Code Configurator (MCC), ve a la parte superior de la ventana del programa, selecciona Tools, clic en Embedded y clic en Open/Close MPLAB Code Configurator.

Captura-de-pantalla-26
5.  Ventana Tools MPLAB.

Nuevo Proyecto

Ya instalado el software, para crear un nuevo proyecto ve a la parte superior izquierda de la ventana del programa, selecciona File y haz clic en New Project…

1-4
6.  Crear nuevo proyecto.

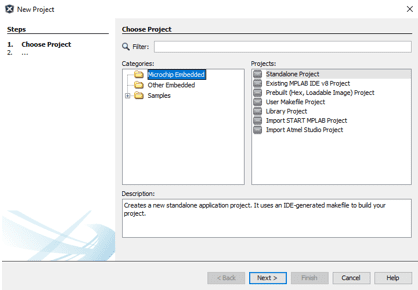

Selecciona Microchip Embedded y clic en Standalone Project.

2-4
7.  Seleccionar proyecto.

Aparecerá una ventana donde es posible seleccionar el modelo de microcontrolador a usar, una vez seleccionado clic en Next

Captu
8.  Selección de microcontrolador.

Después selecciona el programador o simulador a usar, una vez seleccionado clic en Next (Es necesario seleccionar una opción para la simulación de compilación).

4-3
9.  Selección de programador o simulador.

Selecciona la versión del compilador y clic en Next.

5-3
10. Selección de versión de microcontrolador.

Asigna el nombre y dirección del proyecto, después clic en Finish para concluir la creación del nuevo proyecto.

10
11.  Asignar nombre y dirección del proyecto.

 Ejemplo de uso con PIC18F45K50

Ya creado el proyecto, ejecuta MPLAB Code Configurator (MCC), ve a la parte superior de la ventana del programa, selecciona Tools, clic en Embedded y clic en Open/Close MPLAB Code Configurator.

Captura-de-pantalla-26
12.  Ventana tools.

Se abre la interfaz de MPLAB Code Configurator para realizar la configuración de los periféricos del PIC.

Captura-de-pantalla-31-768x408
13.  Configuración de periféricos de PIC.

En la ventana Device Resources te muestra los periféricos disponibles de tu microcontrolador.

Ve a la ventana de Project Resources haz clic en System Module, que te ayudará configurar el sistema general. Comienza configurando el oscilador interno a 16 MHz, habilita el PLL y multiplícalo por 3xPLL como muestra la siguiente imagen. Ten en cuenta mantener habilitado el Low-voltage Programing.

Captura-de-pantalla-34-700x249
14.  Ventana de periféricos disponibles.

En la ventana de Project Resources haz clic en Pin Module y va aparece la ventana central que te ayudará a configurar el modo de cada pin del PIC. Dirígete a la pestaña Pin Manager que se encuentra en la parte inferior central.

Captura-de-pantalla-35-700x406
15. Configurar modo para cada PIN.

En este ejemplo, selecciona el pin A1 como salida, que se encuentra conectado al LED del módulo X-TRAINER P8. Dirígete a fila output y da clic en el candado para realizar el bloqueo y configurar el pin solo como salida, como se muestra en la imagen.

Captura-de-pantalla-36
16.  Realizar bloqueo y configuración de PIC.

Ve a la ventana Pin Module y en el apartado Custom Name cambia el nombre de IO_RA1 por el de LED, activa el checkBox de Output para indicar al pin como salida.

Captura-de-pantalla-37
17.  Configurar PIN como salida.

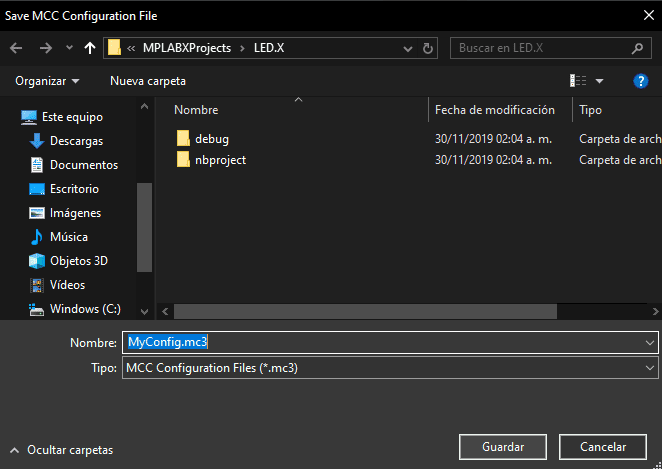

Haz clic en Generate, se abre una ventana para guardar la configuración en un archivo .mc3 y generar los nuevos archivos como main.c y la carpeta de MCC Generated Files.

Captura-de-pantalla-43
18.  Guardar configuración de un archivo .mc3

Ya generado los archivos por MPLAB Code Configuration, abre el archivo main.c donde encontrarás la función SYSTEM_Initialize(); y luego un ciclo while, en el cual podrás realizar la programación necesaria.

Captura-de-pantalla-45
19.  Ventana de programación.
