XBI06 - Arduino MKR IIoT

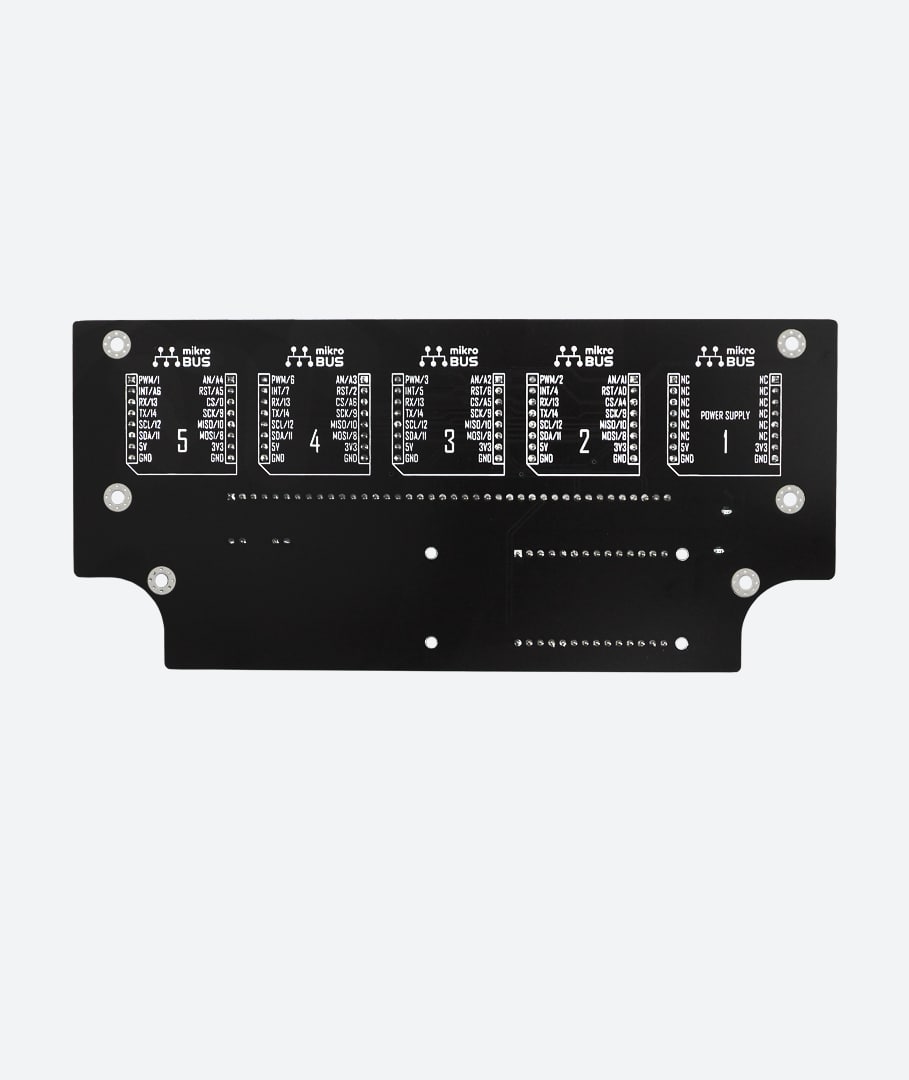

X-BOARD Arduino MKR IIoT es una tarjeta de expansión diseñada principalmente para la industria, brindando compatibilidad entre las tarjetas Arduino® MKR con los módulos X-NODE o Click Boards™, logrando una evaluación rápida y eficaz de sensores, actuadores o módulos de comunicación. Es ideal para pruebas de concepto y desarrollo de proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con un zócalo de conexión para tarjetas Arduino® MKR, dos conectores JST, cinco zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.
TABLA DE CONTENIDO
I. ¿Cómo funciona?
X-BOARD Arduino MKR IIoT brinda una comunicación entre tarjetas Arduino® MKR con módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que posean el estándar mikroBUS™ con solo insertarlos en los zócalos correspondientes de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento, por último, cuenta con dos jumpers que permiten la alimentación de la tarjeta Arduino® MKR hacia los zócalos mikroBUS™ o viceversa.
La tarjeta X-BOARD Arduino MKR IIoT es compatible con las tarjetas Arduino® MKR, el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

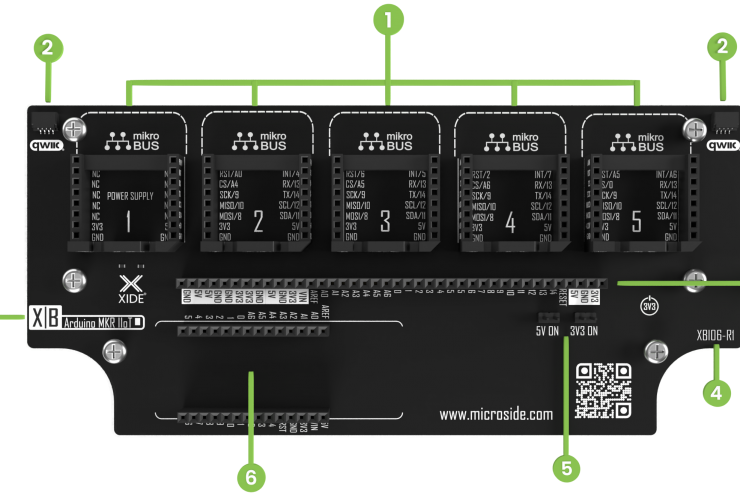

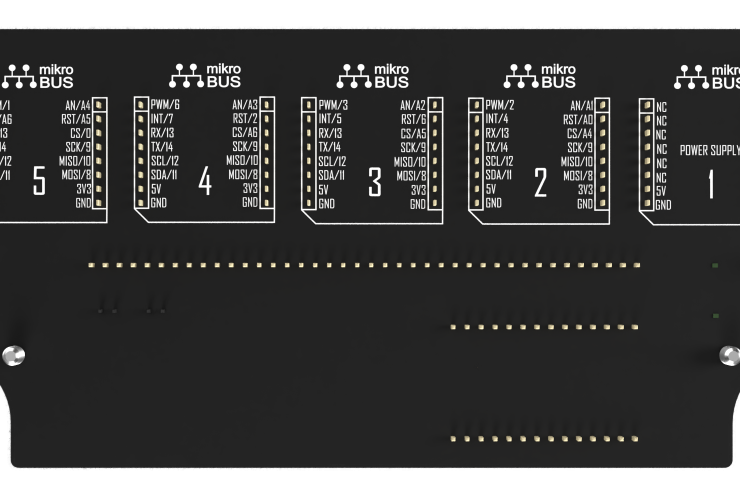

II. Descripción del hardware
Conectores estándar mikroBUS™
Conectores JST compatibles con el estándar Qwiic®
Header hembra de fácil acceso a los pines de cada conector mikroBUS™
Versión de hardware: R1
Jumpers para permitir alimentación entre el conector de la tarjeta Arduino® MKR y los conectores mikroBUS™
Conector compatible con tarjetas Arduino® MKR
Modelo de X-BOARD
Nota: Los jumpers de alimentación (punto 5 en “Descripción del hardware”) permiten que la tarjeta Arduino® MKR alimente los conectores mikroBUS™ cuando está conectada por cable micro USB, o viceversa, en caso de no estar conectada la tarjeta es posible alimentarla desde un conector mikroBUS™ con apoyo de un módulo de alimentación (Power Supply). Recomendamos NO tener ambas alimentaciones activas y de ser necesario retirar los jumpers para evitar un cortocircuito o daño en los componentes.
III. Especificaciones
