XB03 - Raspberry Pi Pico
X-BOARD Raspberry Pi Pico es una tarjeta de expansión diseñada para brindar compatibilidad entre las tarjetas Raspberry Pi® Pico, Pico H y Pico W con los módulos X-NODE o Click Boards™, logrando una evaluación de forma rápida en sensores, actuadores o módulos de comunicación. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con un zócalo de conexión para tarjetas Raspberry Pi® Pico, dos conectores JST, tres zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.
TABLA DE CONTENIDO
I. ¿Cómo funciona?
X-BOARD Raspberry Pi Pico brinda una comunicación entre tarjetas Raspberry Pi® Pico con módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que posean el estándar mikroBUS™ con solo insertarlos en los zócalos correspondientes de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.
La tarjeta X-BOARD Raspberry Pi Pico es compatible con las tarjetas Raspberry Pi® Pico (Pico, Pico H y Pico W), el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.
II. Descripción del hardware
Conectores estándar mikroBUS™
Conectores JST compatibles con el estándar Qwiic®
Header hembra de fácil acceso a los pines de cada conector mikroBUS™
Push button RESET
Modelo de X-BOARD

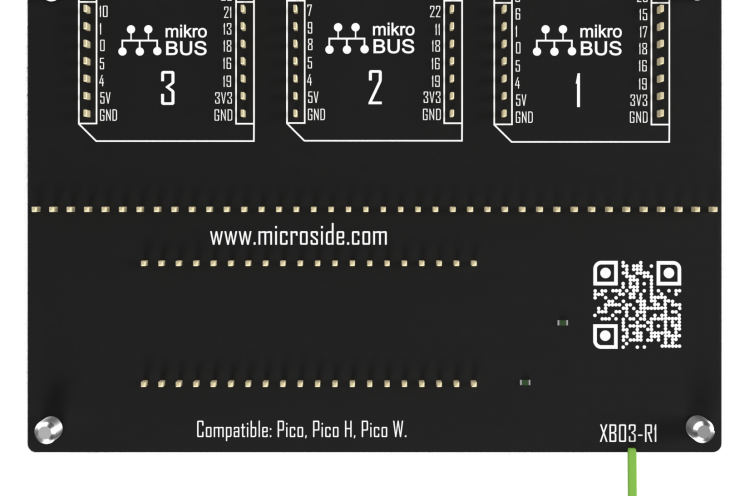

Conector compatible con tarjetas Raspberry Pi® Pico, Pico H y Pico W
Versión del hardware: R1
