X-BOARD Thing Plus

La X-BOARD Thing Plus es una tarjeta de expansión diseñada para brinda compatibilidad entre las tarjetas Thing Plus de SparkFun® y los módulos X-NODE o Click Boards™, consiguiendo una evaluación de forma rápida en sensores, actuadores o módulos de comunicación. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ Qwiic®. Cuenta con un zócalo de conexión tipo Feather para tarjetas Thing Plus, dos conectores JST, tres zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.

I. ¿Cómo Funciona?

Para una comunicación entre tarjetas Thing Plus con módulos X-NODE, Click Boards™  y diversas herramientas de desarrollo que posean el estándar mikroBUS™  simplemente bastará con insertarlos en los zócalos correspondientes  de la tarjeta. Se podrá hacer uso de los conectores JST con módulos compatibles con el estándar Qwiic®, recordando que su nivel lógico de voltaje es a 3.3 V. Por último se encuentra el header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales o utilizar un analizador lógico en diversas pruebas de funcionamiento.

Las tarjeta X-BOARD Thing Plus es compatible con las tarjetas Thing Plus, el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® logrando una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

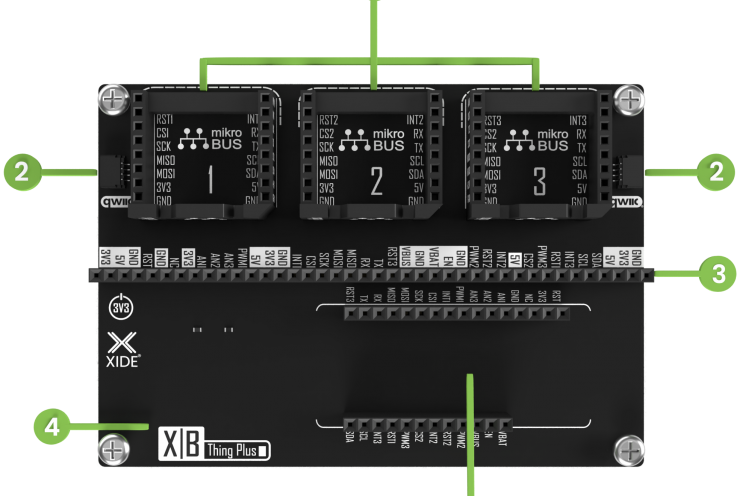

II. Descripción Del Hardware



1. Conectores estándar mikroBUS™

2. Conectores JST compatibles con el estándar Qwiic®

3. Header hembra de fácil acceso a los pines de cada zócalo de la tarjeta

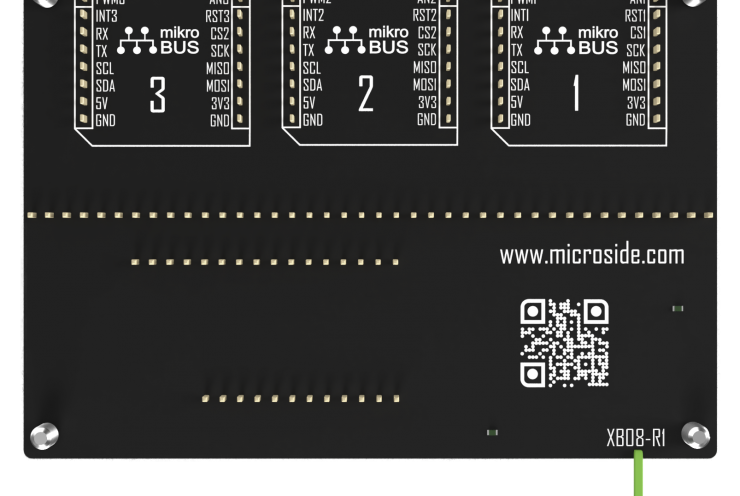

4. Modelo de X-BOARD

5. Conector tipo Feather compatible con tarjetas Thing Plus

III. Especificaciones

Modelo Thing Plus
Módulos compatibles Tarjetas Thing Plus,  X-NODEs y Click Boards™
Estándares  compatibles Estándar mikroBUS™ y estándar Qwiic®
Características Un zócalo compatible con tarjetas Thing Plus, 3 zócalos de conexión con estándar mikroBUS™, 2 conectores JST compatibles con estándar Qwiic® y un header hembra de 40 pines para disposición de los pines de cada zócalo.
Tamaño 72 x 102 x 14 mm
Voltaje  3.3 V

IV. Descargas

Documentación técnica

A continuación, encontrarás el manual de usuario,  esquemático y un archivo de dimensiones de la tarjeta X-BOARD Thing Plus.
