X-NODE 2G LTE GNSS SIM7000G

El X-NODE 2G LTE GNSS (SIM7000G) integra un módulo de conectividad celular SIM7000G de SIMCom®, brindando soluciones GPRS/EDGE/CAT-M1/NB-IoT con cobertura global, geolocalización GPS/GLONASS y operaciones como envío de SMS y recepción de datos. Es ideal para la integración en dispositivos móviles portátiles alimentados por baterías así como proyectos de IoT, Industria 4.0 y aplicaciones M2M de medición, telemática, monitoreo remoto, E-Health, terminales móviles, etc.

I. ¿Cómo Funciona?

El X-NODE 2G LTE GNSS (SIM7000G) cuenta con un conector micro USB para establecer una comunicación con el módulo y lograr el envío de comandos AT o actualización del firmware de manera sencilla. Este X-NODE es compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.

El X-NODE 2G LTE GNSS (SIM7000G) es compatible con el estándar mikroBUS™ de Mikroe® para un uso fácil, rápido y sencillo con un gran entorno de kits para desarrollo de hardware, en el también es posible enviar los comandos AT para su funcionamiento.

Los comandos AT puedes encontrarlos en la hoja de datos del fabricante a través del siguiente enlace: Datos Técnicos.

II. Descripción Del Hardware

1. Conectores SMA hembra y U.FL macho para antenas LTE y GPS (Antenas no incluidas, se venden por separado)

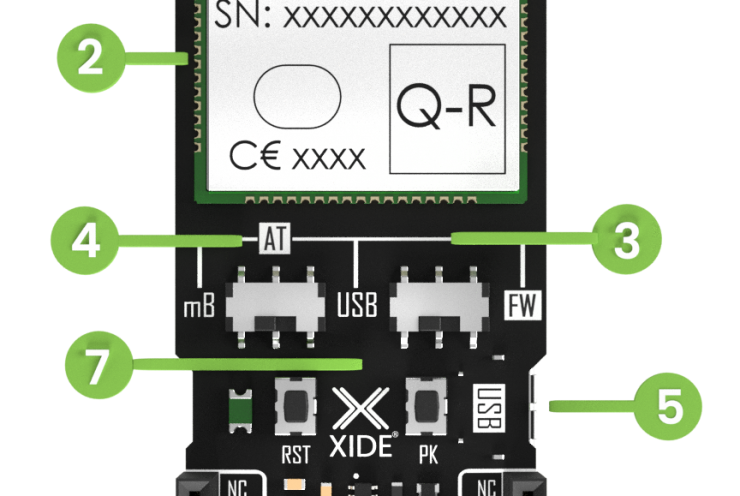

2. Módulo SoC SIM7000G

3. Modo de funcionamiento en el puerto micro USB, AT (Mandar comandos AT) <> FW (Actualizar firmware)

4. Selector de entrada para comandos AT, mB (mikroBUS™) <> USB (puerto micro USB)

5. Conector micro USB

6. Puerto de comunicación UART

7. Push button conectado al pin RESET y push button conectado al pin PWRKEY

8. Modelo de X-NODE

9. Tipo de X-NODE

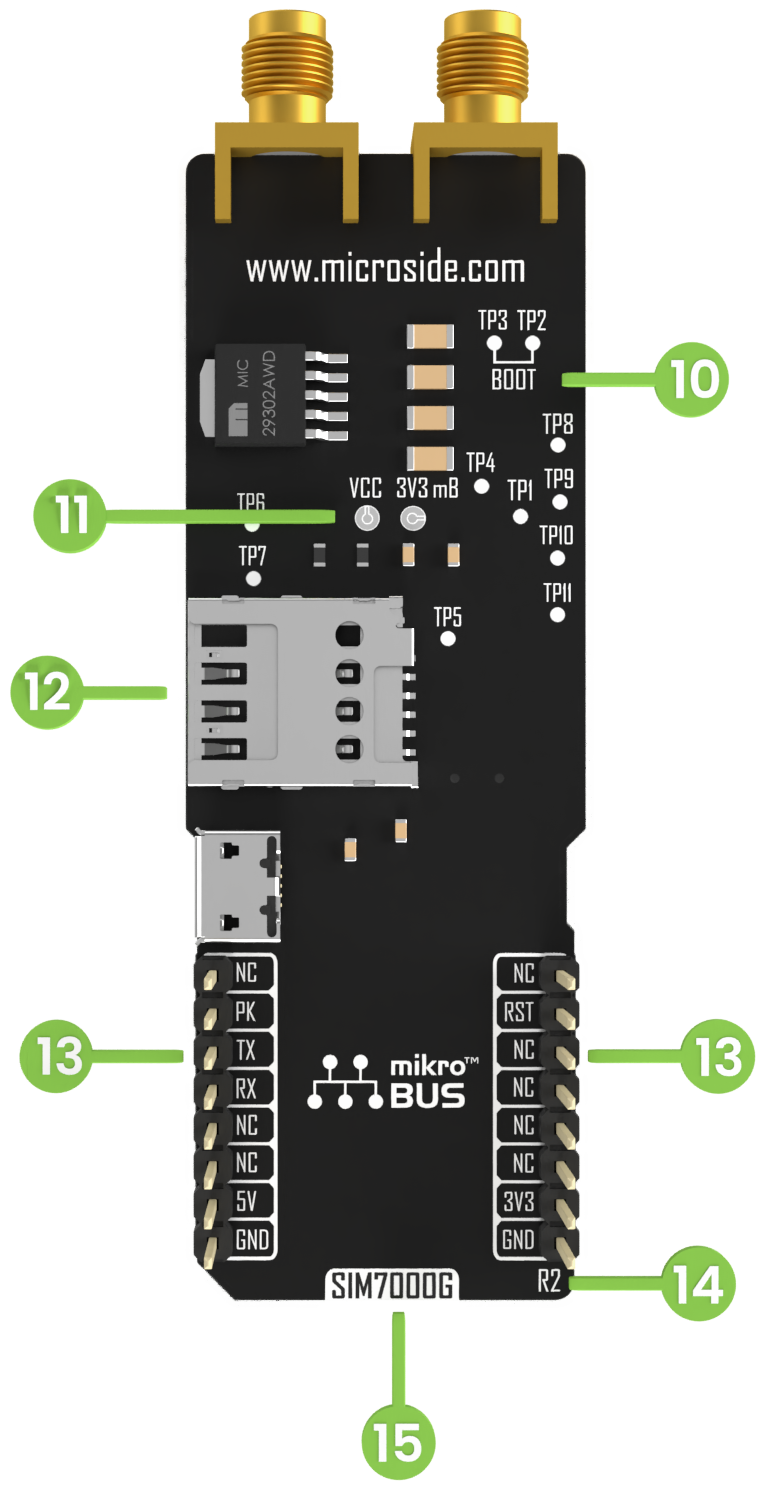

10.Test Points:

TP1: PWRKEY
TP2: Boot config
TP3: VDD externo
TP4: 3.3V from regulator
TP5: MDM_LOG_TX
TP6: I2C (SCL)
TP7: I2C (SDA)
TP8: PCM_CLK
TP9: PCM_SYNC
TP10: PCM_DIN
TP11: PCM_DOUT

11. Jumpers para alimentar el SoC SIM7000G desde el conector mikroBUS™  (3.3VmB) o desde el regulador de la tarjeta (VCC)

Nota: No conectar ambos jumpers a la vez

12. Bandeja para tarjeta microSIM

13. Conectores estándar mikroBUS™

14. Versión de hardware: R2

15. Número de parte del componente principal en el X-NODE.

III. Especificaciones

Tipo Comunicación GSM / GPS / LTE CAT-M1 / eMTC / NB-IoT / EDGE
Aplicaciones

Integración en proyectos para IoT y aplicaciones M2M, como medición, telemática, seguimiento de activos, monitoreo remoto, E-Health, terminales móviles, etc.

Módulo SIM7000G
Fabricante SIMCom®
Características LTE CAT-M1:

  • Enlace de subida de hasta 375 kbps
  • Enlace de bajada de hasta 300 kbps

NB-IoT:

  • Enlace de subida de hasta 66 kbps
  • Enlace de bajada de hasta 34 kbps

EDGE:

  • Enlace de subida de hasta 236.8 kbps
  • Enlace de bajada de hasta 236.8 kbps

GPRS:

  • Enlace de subida de hasta 85.6 kbps
  • Enlace de bajada de hasta 85.6 kbps
Bandas compatibles Banda global LTE CAT-M1:

B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 / B39;



Banda global LTE NB-IoT1:

B1 / B2 / B3 / B5 / B8 / B12 / B13 / B17 / B18 / B19 / B20 / B26 / B28;

GPRS / EDGE 850 / 900 / 1800/ 1900 Mhz

Interfaz UART, USB
Compatibilidad Estándar mikroBUS™
Tamaño 87 x 26 x 21 mm
Voltaje 3.3V



Para la información técnica completa, puedes descargar las especificaciones del fabricante en el siguiente link: Datos Técnicos

IV. Pinout

La siguiente tabla muestra el pinout del X-NODE 2G LTE GNSS (SIM7000G) con respecto al estándar mikroBUS™ (este último se encuentra en las dos columnas del centro).

Notas Pin Pin Notas
NC 1 AN PWM 16 NC
Reset RST 2 RST INT 15 PK PWRKEY
NC 3 CS RX 14 TX UART Transmisor
NC 4 SCK TX 13 RX UART Receptor
NC 5 MISO SCL 12 NC
NC 6 MOSI SDA 11 NC
Voltaje 3V3 7 3.3V 5V 10 5V Voltaje
GND GND 8 GND GND 9 GND GND

V. Modo de uso

Para un uso práctico del X-NODE se utiliza el módulo SIM7000G de forma directa por medio de sus comandos AT, de esta forma es posible brindar una conectividad celular a proyectos utilizando módulos X-NODE o tarjetas de desarrollo con diferentes entornos de programación.

Ejemplo de uso con Arduino® IDE y Blynk® IoT

Para este ejemplo necesitas contar con los siguientes módulos:

Conecta tu módulo X-NODE MCU WIFI BLE (ESP32-WROOM-32) a la computadora por medio del cable micro USB y configúralo dependiendo de tu sistema operativo, en este caso se utiliza Windows.

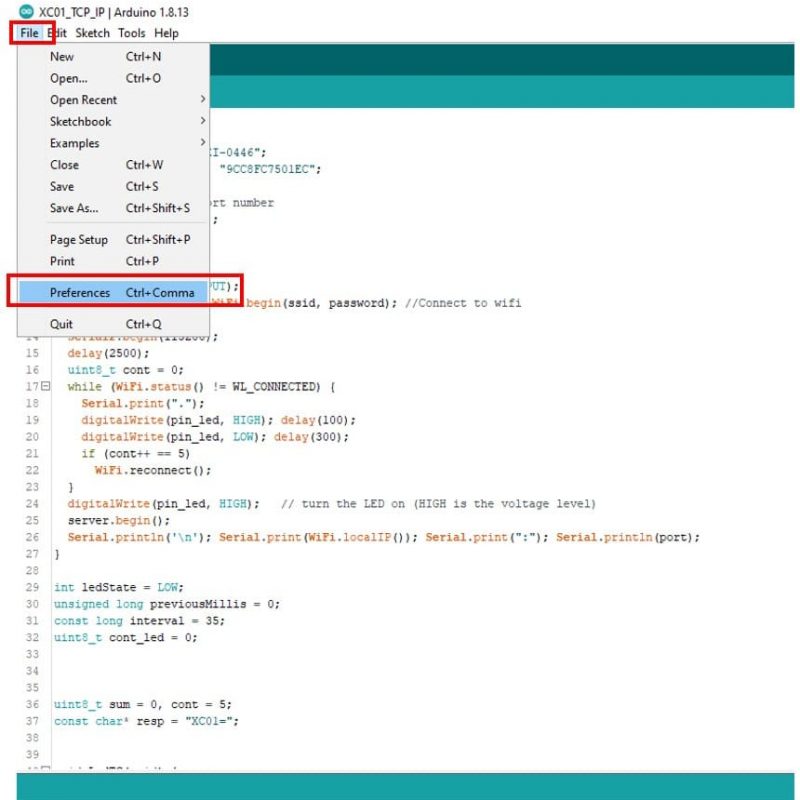

Ejecuta Arduino® IDE, abre el ejemplo de Arduino que se encuentra en el apartado “Descargas” del  X-NODE 2G LTE GNSS (SIM7000G) y después da clic en “Inicio” > “Preferencias”.

Captura-de-pantalla-2021-01-23-100947

2.- Inserta el siguiente enlace en el campo de URLs:
https://dl.espressif.com/dl/package_esp32_index.json

002

3. Posteriormente da clic en “Herramientas” > “Placa” y en “Gestor de tarjetas”.

003

4. En el gestor de tarjetas, busca el paquete de ESP32 e instálalo.

Imagen10

5.- Selecciona la tarjeta ESP32 Dev Module.

esp-32-4

6.- Selecciona el puerto asignado por el módulo.

esp-32-5

7.- Da clic en “Herramientas” > “Administrar bibliotecas” e instala la librería Blynk 1.0.1

Libreria Blynk

8.- En “Administrar bibliotecas” instala la librería arduino-sht.

Libreria arduino-sht

Configuración de Blynk® IoT

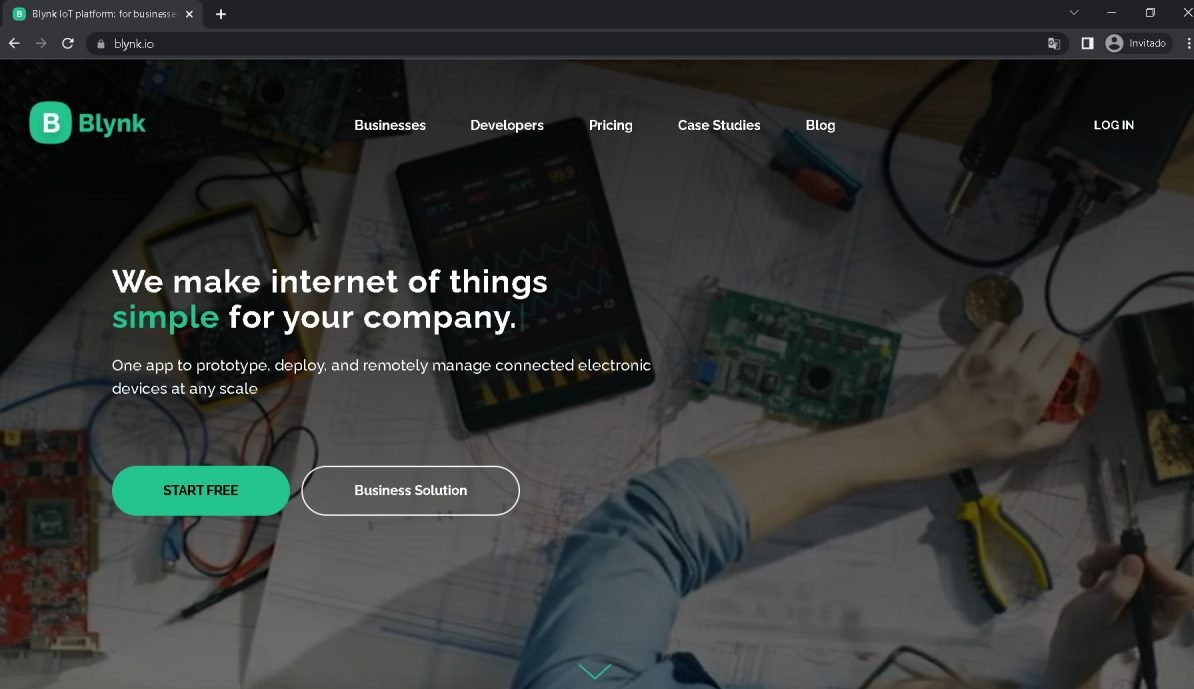

Entra a la página oficial de Blynk®
https://blynk.io/

Pagina oficial de Blynk

Crea una cuenta, si ya cuentas con una accede a ella.

Login de blynk

Crea un nuevo template.

001 Empty acount.

Coloca los parámetros del dispositivo así como una breve descripción.

002.2 Template SIM7000G XC02

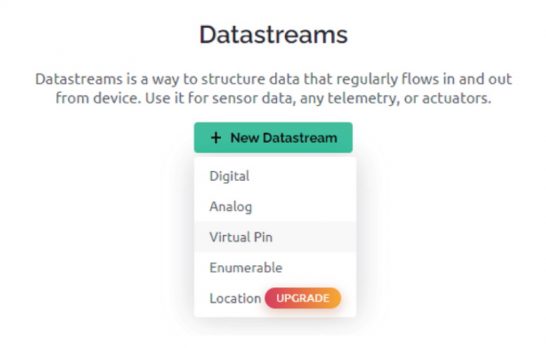

Ahora se configura el flujo de datos para el template.

003 Datastreams

Crea un pin virtual para almacenar los datos de la temperatura.

005 Virtual pin temperatura

Crea otro pin virtual para almacenar los datos de la humedad.

004 Virtual pin humedad

Una vez creados se pueden ver de la siguiente forma:

006 Datastreams created

Una vez configuradas las variables lo siguiente es crear el dashboard.

007 Web dashboard

Agrega los widgets “Chart” y “Gauge“, con ellos podremos visualizar los datos de las variables.

008 Dashboard complete

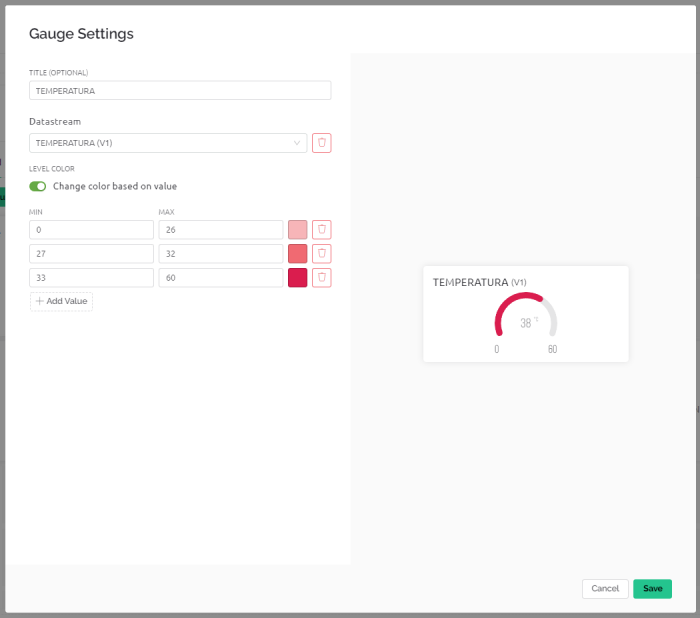

Después de agregar los widgets es necesario asociarlos a los pines virtuales creados.

012 Chart temperatura
011 Gauge temperatura
010 Chart humedad
009 Gauge humedad

Guarda los cambios en el dashboard y quedaría de la siguiente manera.

013 Dashboard config completed

Después agregamos un nuevo dispositivo.

014 Devices

Clic en “From template”.

015 Create device from template

Selecciona el template y el nombre del dispositivo.

016 Create device from template 2

Una vez creado, nos proporcionará las credenciales necesarias para sustituir en el código ejemplo.

New Devices

Configura y actualiza los datos del dispositivo que proporcionó Blynk® y del APN en el código ejemplo de Arduino.

Codigo

Compila y carga el código.

Compilar programa

Nota: Si la carga no pudo ser concretada, es posible que sea necesario volver a cargar y al mismo tiempo mantener presionado el botón “boot” durante la carga.

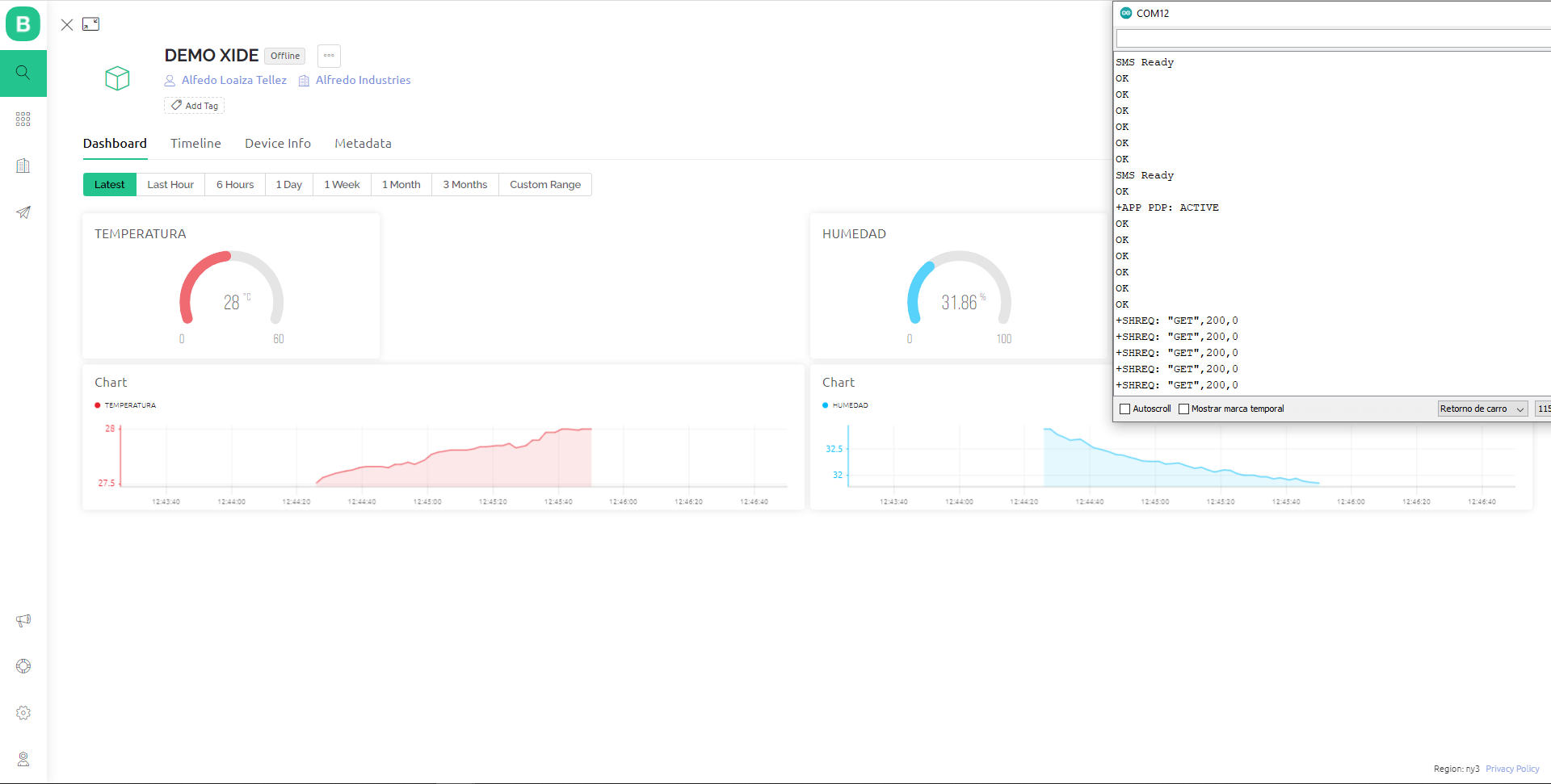

Una vez cargado el código, se hace la conexión a la red celular automáticamente, el dispositivo comienza a reportar y se visualiza en la plataforma Blynk® de la siguiente forma.

VI. Descargas

Código ejemplo XC02 con Blynk

Descargar

Documentación técnica

A continuación, encontrarás el manual de usuario, esquemático e información del módulo X-NODE 2G LTE GNSS (SIM7000G).
