X-NODE Click to Qwiic
La X-NODE Click to Qwiic (Controller – ATMEGA4808) integra un MCU ATMEGA4808 de Microchip Technology® conformado por un procesador AVR® con características de bajo consumo, sistema de eventos y periféricos avanzados, con dos modos de funcionamiento para usarlo como un X-NODE (Esclavo) o como una X-BOARD (Maestro) y compatible con protocolos I2C, UART y SPI. Diseñado principalmente como controlador entre Click Boards™ y herramientas con el estándar de conexión Qwiic®. Es ideal para aplicaciones de bajo consumo, aplicaciones móviles, electrónica portátil e Internet de las cosas (IoT) como controlador de sensores, indicadores, actuadores o módulos de comunicación.
TABLA DE CONTENIDO
I. ¿Cómo Funciona?
El módulo X-NODE Click to Qwiic (Controller – ATMEGA4808) cuenta con un puerto de conexión con el que es posible establecer una comunicación serial rápidamente, y un pin UPDI para programar el MCU de manera sencilla, esto permite que el X-NODE sea compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.
El X-NODE Click to Qwiic (Controller – ATMEGA4808) es compatible con el estándar mikroBUS™ de Mikroe® para un uso fácil con un gran ecosistema de kits para desarrollo de hardware, también posee conectores JST compatibles con el estándar Qwiic® de SparkFun®para una comunicación entre diversos módulos y tarjetas de desarrollo por medio del protocolo I2C de manera rápida y sencilla.

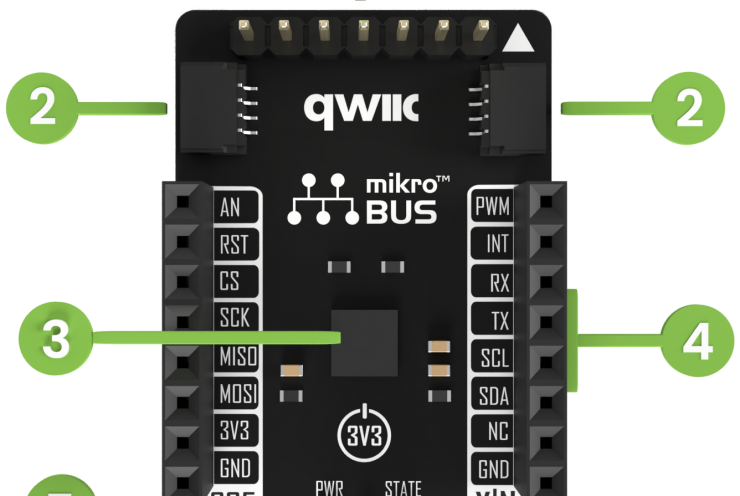

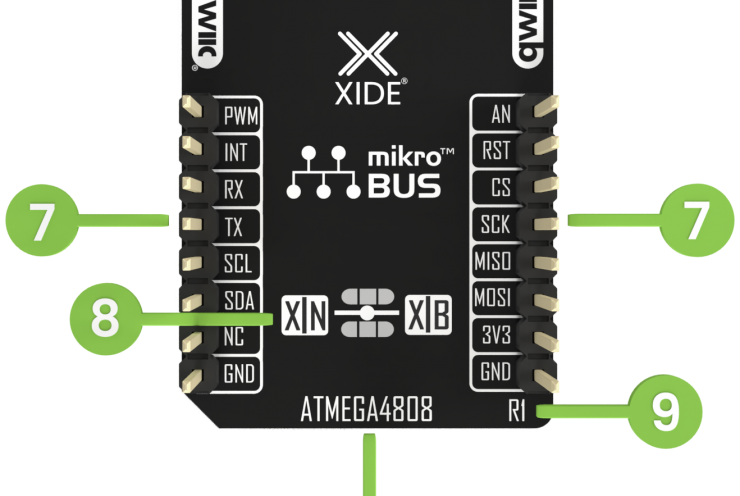

II. Descripción Del Hardware
1. Puerto de conexión (Serial – UPDI)
2. Conectores JST compatibles con Qwiic®
3. MCU ATMEGA4808 de Microchip Technology®
4. Puertos de comunicación UART <> I2C
5. Modelo de X-NODE
6. LEDs indicadores
7. Conectores estándar mikroBUS™
8. Jumpers para selección de modo X-NODE (Esclavo) <> X-BOARD (Maestro)
9. Versión de hardware: R1
10. Número de parte del componente principal en el X-NODE
III. Especificaciones
| Modelo | MCU |
| Aplicaciones | Ideal para aplicaciones de bajo consumo, aplicaciones móviles, electrónica portátil, aplicaciones de (IoT), hogar inteligente, robótica avanzada, entre otros. |
| Módulo | ATMEGA4808 |
| Fabricante | Microchip Technology® |
| Características | Procesador AVR® de 8 bits con funcionamiento de hasta 20 MHz y 48 KB de memoria Flash, 6 KB de SRAM y 256 bytes de EEPROM. |
| Interfaz | UART, I2C y SPI |
| Compatibilidad | Estándar mikroBUS™ y estándar Qwiic® |
| Tamaño | 41 mm x 25.5 mm x 20.5 mm |
| Voltaje | 3.3 V |
Para la información técnica completa, puedes descargar las especificaciones del fabricante en el siguiente link: Datos Técnicos
IV. Pinout
La siguiente tabla muestra el pinout del X-NODE Click to Qwiic (Controller – ATMEGA4808) con respecto al estándar mikroBUS™ (este último se encuentra en las dos columnas del centro).
| Notas | Pin |  |
Pin | Notas | |||
|---|---|---|---|---|---|---|---|
| Analógico | AN | 1 | AN | PWM | 16 | PWM | PWM |
| Reset | RST | 2 | RST | INT | 15 | INT | Interrupción |
| SPI Chip Select | CS | 3 | CS | RX | 14 | RX | UART Receptor |
| SPI Clock | SCK | 4 | SCK | TX | 13 | TX | UART Transmisor |
| SPI Data Out | MISO | 5 | MISO | SCL | 12 | SCL | I2C Clock |
| SPI Data In | MOSI | 6 | MOSI | SDA | 11 | SDA | I2C Data |
| Voltaje | 3V3 | 7 | 3.3V | 5V | 10 | 5V | Voltaje |
| GND | GND | 8 | GND | GND | 9 | GND | GND |
IV. Descargas
Documentación técnica
A continuación, encontrarás el manual de usuario, esquemático y un archivo con las dimensiones de la tarjeta X-NODE Click to Qwiic.
