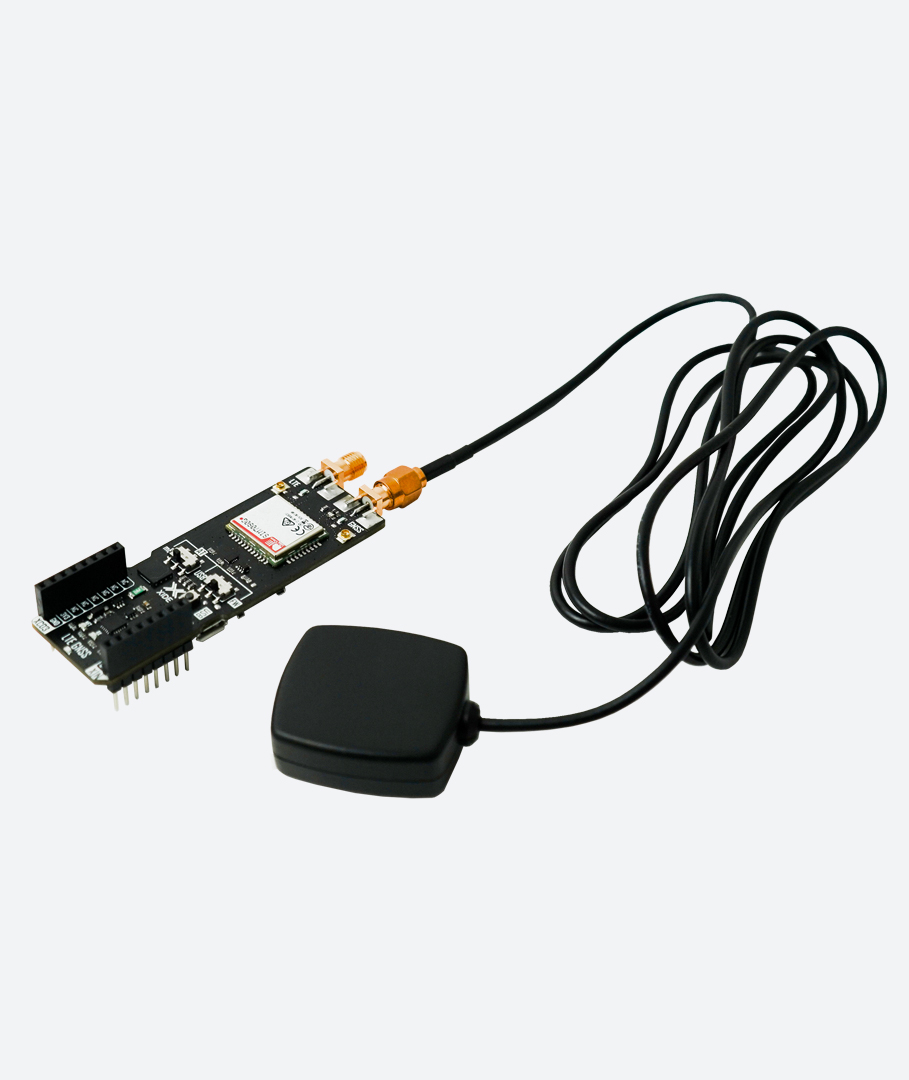

X-NODE LTE GNSS SIM7080G

El X-NODE LTE GNSS (SIM7080G) integra un módulo de conectividad celular SIM7080G de SIMCom®, brindando soluciones CAT-M1 y NB-IoT con cobertura global, geolocalización GPS/GLONASS, ahorro de energía PSM y recepción discontinua eDRX. También cuenta con una eSIM – MFF2 precargada con 50 MB para un uso inmediato, además de una bandeja para microSIM – 3FF (solo es posible utilizar una SIM a la vez). Es ideal para la integración en dispositivos móviles portátiles alimentados por baterías, proyectos de IoT, Industria 4.0 y aplicaciones M2M que requieran baja latencia como medición, seguimiento de activos, monitoreo remoto, E-Health, terminales móviles, etc.

I. ¿Cómo Funciona?

El X-NODE LTE GNSS (SIM7080G) cuenta con un conector micro USB para establecer una comunicación con el módulo y lograr el envío de comandos AT o actualización del firmware de manera sencilla. Este X-NODE es compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.

El X-NODE LTE GNSS (SIM7080G) es compatible con el estándar mikroBUS™ de Mikroe® para un uso fácil, rápido y sencillo con un gran entorno de kits para desarrollo de hardware, en el también es posible enviar los comandos AT para su funcionamiento.

Los comandos AT puedes encontrarlos en la hoja de datos del fabricante a través del siguiente enlace: Datos Técnicos.

El X-NODE LTE GNSS (SIM7080G) integra una eSIM precargada con 50 MB y vigencia de 6 meses, si se ha acabado es posible comprar más MB, solicita tu recarga en:
ventas@microside.com

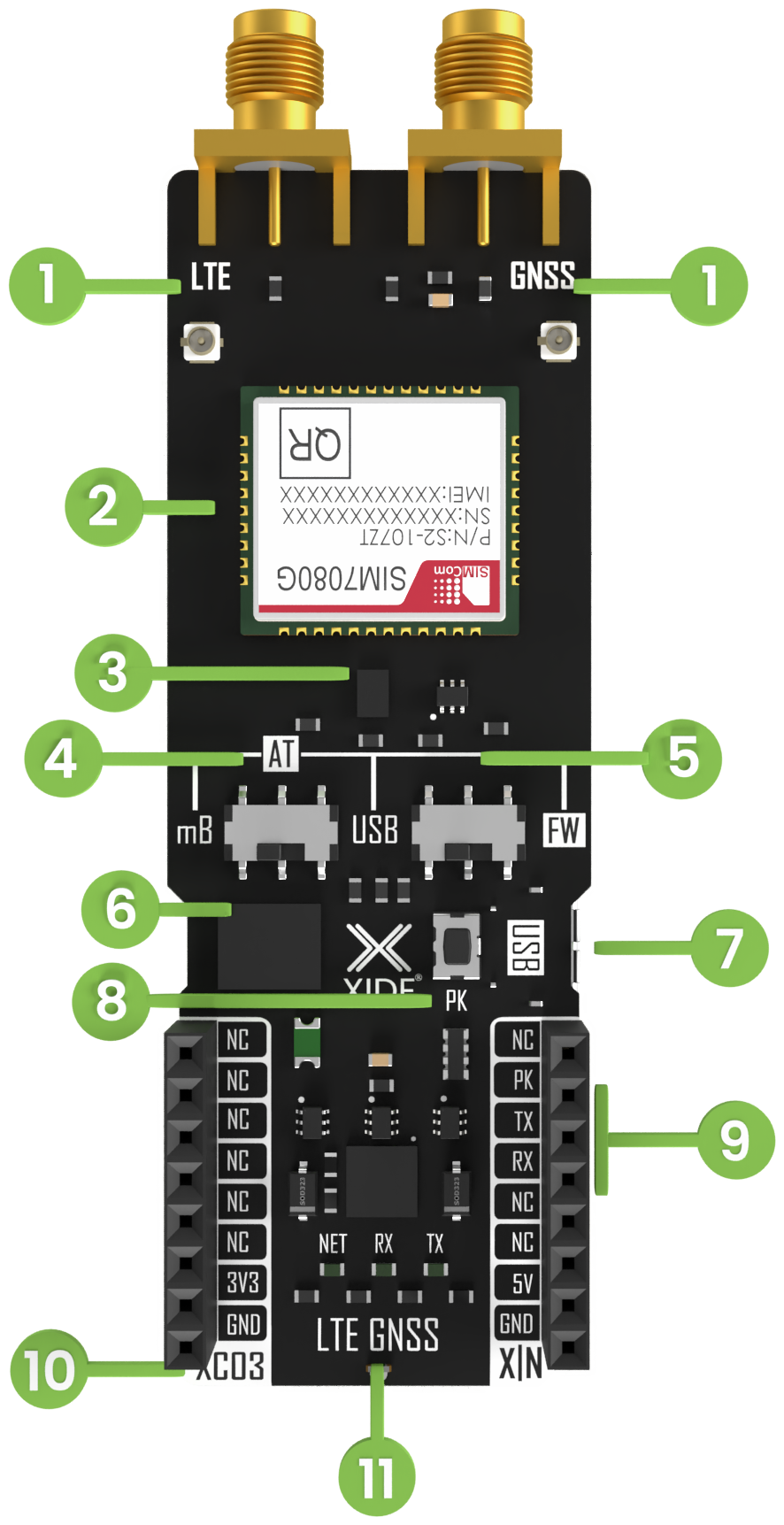

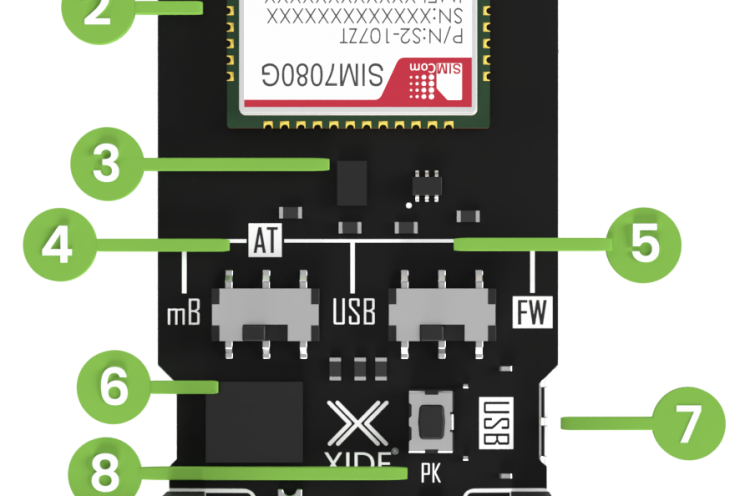

II. Descripción Del Hardware

1. Conectores SMA hembra y U.FL macho para antenas LTE y GPS

2. Módulo SoC SIM7080G

3. Multiplexor para uso de microSIM o eSIM

4. Selector de entrada para comandos AT, mB (mikroBUS™) <> USB (puerto micro USB)

5. Modo de funcionamiento en el puerto micro USB, AT (Mandar comandos AT) <> FW (Actualizar firmware)

6. eSIM – MFF2 integrada, precargada con 50 MB y vigencia de 6 meses

7. Conector micro USB

8. Push button conectado al pin PWRKEY (Al presionarlo por más de 10 seg se ejecutará RESET)

9. Puerto de comunicación UART

10. Modelo de X-NODE

11. Tipo de X-NODE

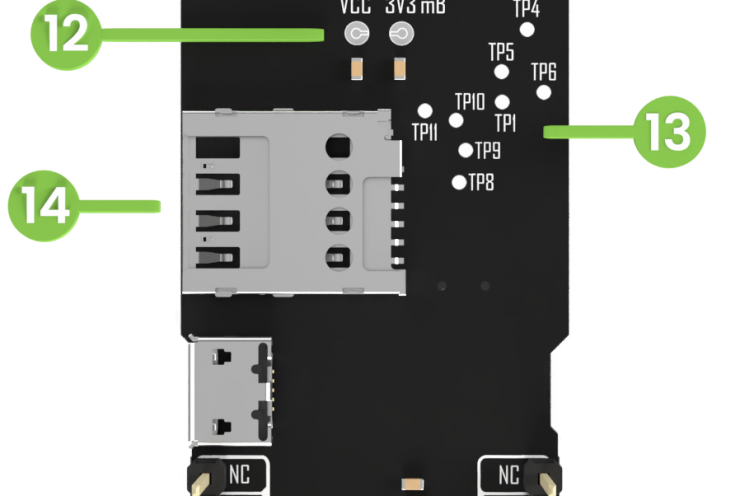

12. Jumpers para alimentar el SoC SIM7080G desde el conector mikroBUS™ (3.3VmB) o desde el regulador de la tarjeta (VCC)
Nota: NO conectar ambos jumpers a la vez

13.Test Points:

TP1: PWRKEY
TP2: Boot config
TP3: VDD externo
TP4: 3.3V from regulator
TP5: ADC
TP6: I2C (SCL)
TP7: I2C (SDA)
TP8: PCM_DIN
TP9: PCM_DOUT
TP10: PCM_CLK
TP11: PCM_SYNC

14. Bandeja para tarjeta microSIM – 3FF

15. Conectores estándar mikroBUS™

16. Versión de hardware: R1

17. Número de parte del componente principal en el X-NODE

Características de conectores SMA y U.FL



Conector SMA:
Frecuencia máxima: 18 GHz
Impedancia: 50 Ohms
Polaridad: Standard
Género: Hembra

Conector IPEx UFL:
Serie RF: RP-UMCC
Frecuencia máxima: 6 GHz
Impedancia: 50 Ohms
Polaridad: Reverse

Selección entre conector SMA y U.FL

El X-NODE LTE GNSS (SIM7080G) viene configurado de fábrica para uso con antenas SMA, para utilizar antenas U.FL es necesario cambiar de posición la resistencia que viene cerca de los conectores, esta configuración se debe realizar para cada lado de los conectores (izquierdo-derecho).

III. Especificaciones

Tipo Comunicación GPS / GLONASS / LTE CAT-M1 / eMTC / NB-IoT
Aplicaciones

Integración en proyectos para IoT y aplicaciones M2M de baja latencia, como medición, seguimiento de activos, monitoreo remoto, E-Health, terminales móviles, etc.

Módulo SIM7080G
Fabricante SIMCom®
Características LTE CAT-M1:

  • Enlace de subida de hasta 1119 kbps
  • Enlace de bajada de hasta 589 kbps

NB-IoT:

  • Enlace de subida de hasta 150 kbps
  • Enlace de bajada de hasta 136 kbps
Bandas compatibles Banda global LTE CAT-M1:

B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 /B26 / B27 /B28 / B66 /B85;

Banda global LTE NB-IoT:

B1 / B2 / B3 / B4  /B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85 ;

Interfaz UART, USB
Compatibilidad Estándar mikroBUS™
Tamaño 87 x 26 x 21 mm
Voltaje 3.3V



Para la información técnica completa, puedes descargar las especificaciones del fabricante en el siguiente link: Datos Técnicos

IV. Pinout

La siguiente tabla muestra el pinout del X-NODE LTE GNSS (SIM7080G) con respecto al estándar mikroBUS™ (este último se encuentra en las dos columnas del centro).

Notas Pin Pin Notas
NC 1 AN PWM 16 NC
NC 2 RST INT 15 PK PWRKEY
NC 3 CS RX 14 TX UART Transmisor
NC 4 SCK TX 13 RX UART Receptor
NC 5 MISO SCL 12 NC
NC 6 MOSI SDA 11 NC
Voltaje 3V3 7 3.3V 5V 10 5V Voltaje
GND GND 8 GND GND 9 GND GND

V. Modo de uso

Para un uso práctico del X-NODE se utiliza el módulo SIM7080G de forma directa por medio de sus comandos AT, de esta forma es posible brindar una conectividad celular a proyectos utilizando módulos X-NODE o tarjetas de desarrollo con diferentes entornos de programación.

Ejemplo de uso con Arduino® IDE y Blynk® IoT

Para este ejemplo necesitas contar con los siguientes módulos:



Conecta tu módulo X-NODE MCU WIFI BLE (ESP32-WROOM-32) a la computadora por medio del cable micro USB y configúralo dependiendo de tu sistema operativo, en este caso se utiliza Windows.

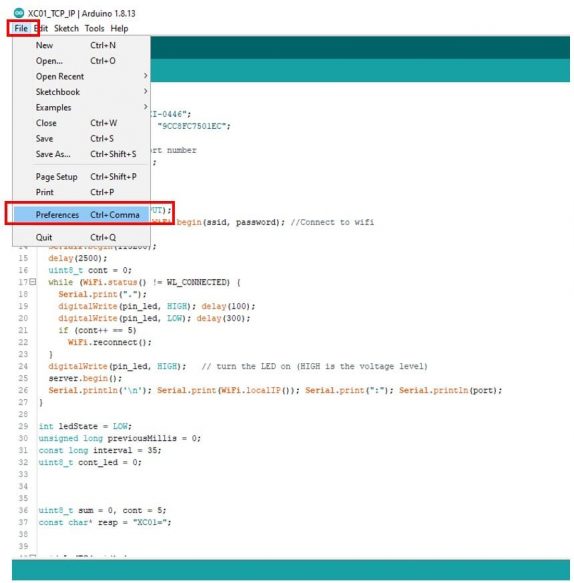

Ejecuta Arduino® IDE, abre el ejemplo de Arduino que se encuentra en el apartado “Descargas” del  X-NODE LTE GNSS (SIM7080G) y después da clic en “Inicio” > “Preferencias”.

Captura-de-pantalla-2021-01-23-100947
Inserta el link

3. Posteriormente da clic en “Herramientas” > “Placa” y en “Gestor de tarjetas”.

003

4. En el gestor de tarjetas, busca el paquete de ESP32 e instálalo.

Imagen10

5.- Selecciona la tarjeta ESP32 Dev Module.

esp-32-4

6.- Selecciona el puerto asignado por el módulo.

esp-32-5

7.- Da clic en “Programa” > “Incluir librería” > “Añadir biblioteca.ZIP” e instala la librería X-NODE.zip que se encuentra en la carpeta del proyecto.

Incluir Libreria
Incluir Libreria Zip

8.- Ahora, conecta tus módulos X-NODE de la siguiente forma:

Kit Conexión

Configuración de Blynk® IoT

Entra a la página oficial de Blynk®
https://blynk.io/

Pagina oficial de Blynk

Crea una cuenta, si ya posees una accede a ella.

Login de blynk

Crea un nuevo template.

B1

Configura cada “Datastream” como se muestra a continuación:

B2

Agrega y personaliza los widgets al gusto para cada variable.

B3

Después agrega un nuevo dispositivo desde el template.

B4
B5

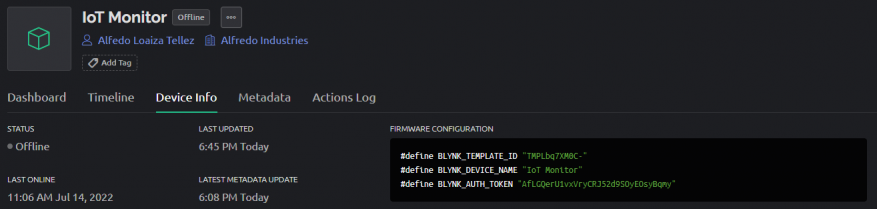

Dirígete a la información del dispositivo, copia el token y agrégalo en el código ejemplo de Arduino® IDE.

B6
A3

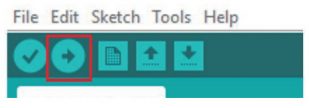

Compila y carga el código.

Compila codigo

Nota: Si la carga no pudo ser concretada, es posible que sea necesario volver a cargar y al mismo tiempo mantener presionado el botón “boot” durante la carga.

Una vez cargado el código, se hace la conexión a la red celular automáticamente, el dispositivo comienza a reportar y se observa los datos enviados a la nube a través del Monitor serial.

A6

Finalmente se visualiza en la plataforma Blynk® de la siguiente forma.

B7

Configuraciones adicionales

El X-NODE LTE GNSS (SIM7080G) está configurado de fábrica para trabajar con eSIM de manera inmediata, por lo que no se necesita realizar alguna configuración adicional. Los siguientes comandos AT son parte de la configuración del X-NODE LTE GNSS (SIM7080G), se utilizan en casos específicos y solo una vez antes de conectarse a la red.



Cambio de SIM (Multiplexeo):

Toma en cuenta que para el uso de una microSIM es necesario conocer el APN con el que se va a trabajar para su configuración.

eSIM > microSIM:

____AT+SGPIO=0,5,1,1

microSIM > eSIM:

____AT+SGPIO=0,5,1,0

Se reinicia para finalizar

____AT+CFUN=0

____AT+CFUN=1



Configuración del APN:

La eSIM trabaja con el siguiente APN:
____APN: linksnet
Se configura con el siguiente comando:
____AT+CGDCONT=1,”IP”,”linksnet”
Se reinicia para finalizar
____AT+CFUN=0

____AT+CFUN=1
Para usar una microSIM, utiliza la misma secuencia de comandos pero con su respectivo APN.



SIM en uso:

Las SIM tienen un identificador único llamado ICCID, es posible verlo con el siguiente comando:

____AT+ICCID

VI. Descargas

Proyecto de ejemplo



Documentación técnica

A continuación, encontrarás el manual de usuario, esquemático,  información técnica y un archivo con las dimensiones del módulo X-NODE LTE GNSS (SIM7080G).
