X-TRAINER DIP

X-TRAINER DIP es una tarjeta de desarrollo aprobada por Microchip Technology® para proyectos electrónicos basados en microcontroladores PIC de 40 pines a 8 bits, puede poseer el microcontrolador PIC18F45K50 o PIC18F4550, ambos con un bootloader integrado que permitirá programarlo por USB sin necesidad de programadores externos.

Su diseño permite la programación, depuración e implementación de códigos, ideal para estudiantes y profesionales.

Incluye prácticas compatibles con los compiladores mikroC PRO for PIC, MPLAB X IDE (XC8 Compiler, PIC-AS Compiler y MPASM Compiler) y PIC C COMPILER.

TABLA DE CONTENIDO

I. Información

X-TRAINER DIP cuenta con la característica de tener dos conectores SIL de 20 pines clasificados por puertos que facilita la integración en un protoboard sin importar el microcontrolador PIC que se coloque, ya que se conservará la misma distribución de los pines. Dispone de un botón RESET, un LED indicador, un botón de propósito general, un conector micro USB para comunicación o alimentación y un conector ICSP para el uso de programadores externos.

X-TRAINER DIP se ofrece con un microcontrolador PIC18F45K50 o PIC18F4550 precargado con bootloader para un uso inmediato a través del puerto micro USB sin necesidad de un programador externo.

Nota: Si se usa un PIC con bootloader precargado y un programador externo por medio del puerto ICSP se borrará el bootloader y será necesario adquirir un nuevo PIC.

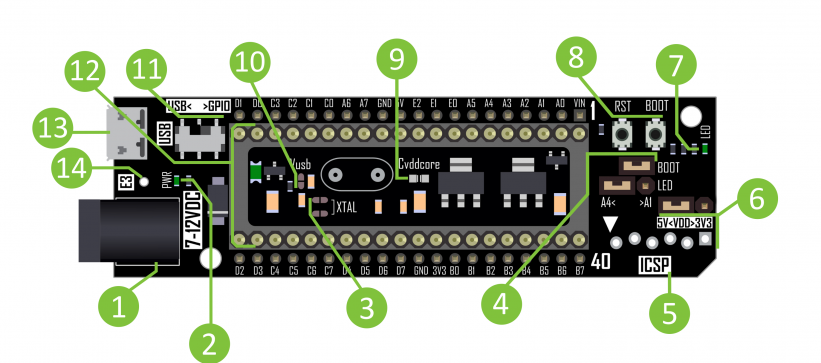

II. Descripción del hardware

  1. Conector de alimentación externa, rango entre 7 y 12 VDC/500 mA

  2. LED indicador de encendido

  3. Orificios y jumpers que permiten colocar un cristal de cuartzo o resonador, para otras frecuencias de trabajo

  4. Jumper para asignar el botón BOOT al pin RA2 Jumper para asignar el LED al pin RA4 o RA1 (asignado al pin RA4 de fábrica)

  5. Puerto de programación ICSP para conectar depuradores o programadores externos (Si se usa un PIC con bootloader precargado y un programador externo por medio del puerto ICSP se borrará el bootloader y será necesario adquirir un nuevo PIC)

  6. Jumper selector de voltaje de alimentación al microcontrolador 5 o 3.3 V

  7. LED indicador de propósito general conectado al pin RA4 o RA1 (Depende la configuración del jumper LED)

  8. BOOT: Botón con resistencia de pull-up, conectado al pin RA2 RESET: Botón con resistencia de pull-up, conectado al pin RESET

  9. Pads diseñados para colocar un capacitor cuando se trabaja con PICs serie “J”

  10. Jumper para habilitar el puerto de comunicación USB del PIC (si el PIC cuenta con el periférico)

  11. Selector de modo USB o GPIO: USB: conecta los pines del puerto USB del microcontrolador (si el PIC cuenta con el periférico) al conector micro USB GPIO: conecta con los pines GPIO del microcontrolador

  12. Base para colocar el microcontrolador PIC de 40 pines

  13. Conector micro USB para alimentación de 5 VCD o comunicación USB

  14. Pad para conectar el pin E3 de diferentes microcontroladores

III. Especificaciones

IV. Puerto de programación externa ICSP

La siguiente imagen muestra el pinout del puerto de programación ICSP, la orientación se puede identificar gracias a la flecha en forma de triángulo que está localizada a un costado del puerto.

Nota: Si se usa un programador externo por medio del puerto ICSP se borrará el bootloader precargado y será necesario adquirir un nuevo PIC.

V. Ejemplo de conexión

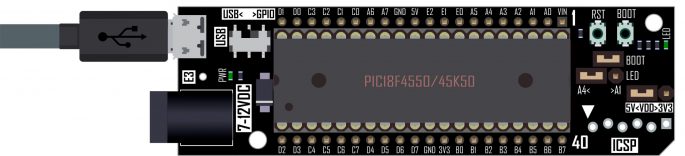

Programación con bootloader por medio del puerto USB

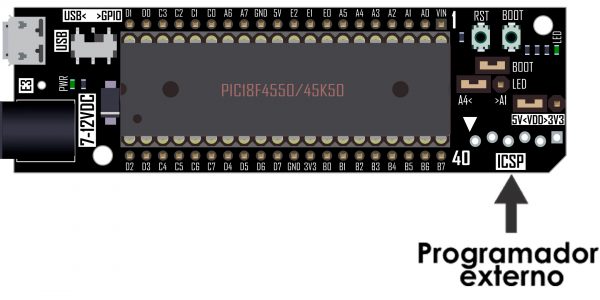

Programación por medio del puerto ICSP con un programador externo

Nota: Si se usa un PIC con bootloader precargado y un programador externo por medio del puerto ICSP se borrará el bootloader y será necesario adquirir un nuevo PIC.

VI. Programación de la tarjeta

Para cargar tu proyecto a la tarjeta X-TRAINER DIP con PIC18F45K450 o PIC18F4550 se utiliza el Software X-TRAINER Suite v1.0.

En el apartado Prácticas encontrarás un listado de ejemplos en diferentes compiladores compatibles con la tarjeta X-TRAINER DIP.

Instalación del software

Si aún no cuentas con el Software X-TRAINER Suite v1.0 instalado en tu computadora, en el siguiente link podrás encontrar los pasos para realizarlo.

Subir proyecto

Ejecuta el Software X-TRAINER Suite v1.0 y realiza los pasos del siguiente link.

Para subir tus propios proyectos al X-TRAINER DIP con PIC18F45K50 o PIC18F4550 es indispensable que primero realices la configuración del bootloader dependiendo del compilador que utilices. Puedes consultarlo a través del siguiente link.

VII. Prácticas

Prácticas compatibles con la tarjeta X-TRAINER DIP con PIC18F45K50 o PIC18F4550.

Selecciona el compilador de tu preferencia para comenzar a aprender:

VIII. Descargas

Última actualización
