X-TRAINER LITE F

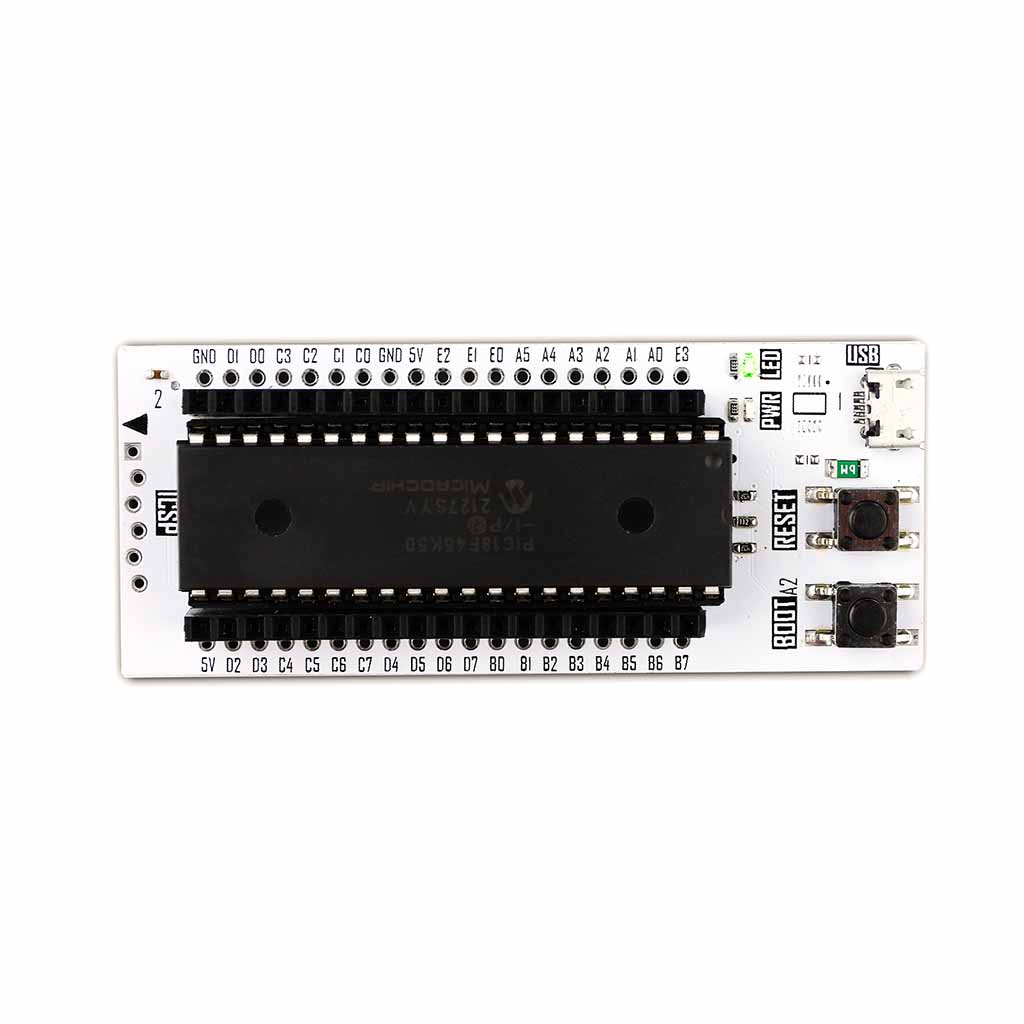

X-TRAINER LITEF es una tarjeta entrenadora para proyectos electrónicos compatible con los microcontroladores PIC más emblemáticos, como el PIC18FX5K50, PIC18FX550, entre otros. Su nuevo y compacto diseño con headers hembra permite una conexión rápida para la programación, depuración e implementación de códigos.
TABLA DE CONTENIDO
I. Información
Cuenta con la característica de tener dos conectores SIL hembra de 19 pines clasificados por puertos que facilita la identificación de los pines de cada microcontrolador, así como orificios para un acceso extra a las señales, sin importar cual microcontrolador PIC se coloque en los zócalos siempre se conservará la misma distribución de los pines. Dispone de dos push button, un LED para uso de propósito general, un conector micro USB para comunicación por el puerto USB del PIC y un conector ICSP para el uso de programadores externos.
X-TRAINER LITEF se ofrece con la opción de un microcontrolador PIC18FX5K50 o PIC18FX550 precargado con bootloader Microside para un uso inmediato a través del puerto micro USB sin necesidad de un programador externo. También se ofrece con otros microcontroladores PIC para usarlos con un programador externo.
II. Descripción Del Hardware
1. Descripción Del Hardware
1-1. Descripción Del Hardware
1-2. Puerto ICSP para programador de PICs externo
-
X-TRAINER LITE F Descripción 1 Puertos y conectores Orificios de acceso y conectores hembra de 20 pines con todos los puertos del PIC serigrafiados, ordenados numéricamente para fácil identificación. Los pines del X-TRAINER DIP LITE están conectados directamente a los pines del PIC, por lo cual se debe tener cuidado con voltajes y corrientes a utilizar. 2 XTAL Orificios que permiten colocar un cristal de cuartzo o resonador para diferentes frecuencias de trabajo. Cuenta con un oscilador de 20 MHz de fábrica. 3 LED y PWR LED para uso de propósito general (conectado al pin RA4 del PIC para compatibilidad con la plataforma Pinguino con opción de cambiarlo al pin RA1) y LED indicador de encendido. 4 Convertidor USB a serial Convertidor CH340e para brindar comunicación USB a microcontroladores PIC que no cuenten con ella como los PIC16F877,PIC16F877A, entre otros. (No incluido en las versiones con PIC18FX550 y PIC18FX5K50) 5 USB Conector micro USB tipo-B para comunicación USB con microcontroladores que posean esta característica, también se utiliza para alimentar el X-TRAINER DIP LITE. 6 Zócalos Bases para colocar un microcontrolador compatible ya sea de 40 o 28 pines. 7 Botón BOOT, Botón RESET “BOOT”, Push button de propósito general conectado al pin RA2 del PIC. “RESET”, Push button conectado al pin RESET de los microcontroladores PIC, normalmente está en estado alto por una resistencia pull-up que tiene conectada. 8 ICSP IN Pines ICSP para conectar un programador o depurador externo. 9 A4 – A1 Pads para seleccionar el pin que estará conectado al LED de propósito general, con opción del pin RA1 o RA4.
III. Especificaciones técnicas
- Fuente de alimentación: 5 V.
- Doble conector SIL hembra de 19 pines serigrafiados para acceso a puertos digitales, analógicos y periféricos.
- Conector micro USB tipo-B para programación y alimentación.
- Puerto de programación ICSP.
- Botones y LED para uso general.
IV. Modo de funcionamiento
2. Por medio del puerto micro USB
