X-TRAINER LITE MR2

X-TRAINER LITEMR2 es una tarjeta entrenadora para proyectos electrónicos compatible con los microcontroladores PIC más emblemáticos, como el PIC18F45K50, PIC18F4550, PIC16F877, PIC16F877A, entre otros. Su nuevo y compacto diseño permite la programación, depuración e implementación de códigos.

I. Información

Cuenta con la característica de tener un conector SIL de 40 pines clasificado por puertos que facilita la integración en un protoboard, sin importar cual microcontrolador PIC se coloque en el zócalo siempre se conservará la misma distribución de los pines. Dispone de dos push button, un LED para uso de propósito general, un conector micro USB para comunicación por el puerto USB del PIC y un conector ICSP para el uso de programadores externos.

X-TRAINER LITEMR2 se ofrece con la opción de un microcontrolador PIC18F45K50 o PIC18F4550 precargado con bootloader Microside para un uso inmediato a través del puerto micro USB sin necesidad de un programador externo. También se ofrece con otros microcontroladores PIC para usarlos con un programador externo.

II. Descripción Del Hardware

X-TRAINER-LITE-R2-Descripción_3.png-700x357
1. Descripción Del Hardware
ICSP-IN-300x264
1.1 Puerto ICSP para programador de PICs externo.
  1. X-TRAINER LITE MR2  Descripción
    1 USB Conector micro USB tipo-B para comunicación USB con microcontroladores que posean esta característica, también se utiliza para alimentar el X-TRAINER LITE R2.
    2  XTAL Orificios que permiten colocar un cristal de cuartzo o resonador para diferentes frecuencias de trabajo. Cuenta con un oscilador de 20 MHz de fábrica.
    3  ICSP IN Pines ICSP para conectar un programador o depurador externo.
    4 LED y PWR LED para uso de propósito general (conectado al pin RA4 del PIC para compatibilidad con la plataforma Pinguino con opción de cambiarlo al pin RA1) y LED indicador de encendido.
    5 Botón BOOT, Botón RESET “BOOT”, Push button de propósito general conectado al pin RA2 del PIC. “RESET”, Push button conectado al pin RESET de los microcontroladores PIC, normalmente está en estado alto por una resistencia pull-up que tiene conectada.
    6  A4 – A1 Pads para seleccionar el pin que estará conectado al LED de propósito general, con opción del pin RA1 o RA4.
    7  Zócalos Bases para colocar un microcontrolador compatible ya sea de 40 o 28 pines.
    8  Puerto y conector SIL  Orificios de acceso y conector SIL de 40 pines con todos los puertos del PIC serigrafiados, ordenados numéricamente para fácil identificación. Los pines del X-TRAINER LITE R2 están conectados directamente a los pines del PIC, por lo cual se debe tener cuidado con voltajes y corrientes a utilizar.

III. Especificaciones técnicas

  • Fuente de alimentación: 5 V.
  • Conector SIL macho de 40 pines serigrafiado para acceso a puertos digitales, analógicos y periféricos.
  • Conector micro USB tipo-B para programación y alimentación.
  • Puerto de programación ICSP.
  • Botones y LED para uso general.

IV. Modo de funcionamiento

X-TRAINER-LITE-R2-USB-PIC18F45K50-2-700x488
2. Por medio de puerto USB
X-TRAINER-LITE-R2-PROGRAMADOR-EXTERNO_1-700x376

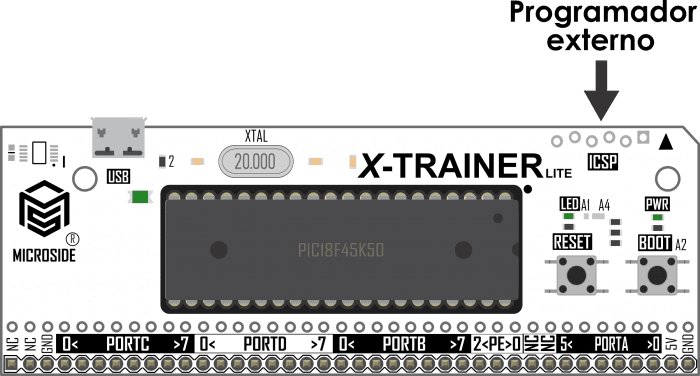

3. A través de un programador externo
