Práctica 17 - Sensor DS18B20 Arduino IDE

Introducción

En esta práctica se implementa la lectura de un sensor de temperatura digital DS18B20, los valores obtenidos se visualizan a través de un display LCD.



Descripción

En esta práctica se realiza una medición de temperatura (ºC) con el sensor DS18B20, visualizando el resultado de la medición a través de un display LCD (16×2), usando los módulos UNO o MEGA o NANO.

Materiales:

1 x Módulo UNO o MEGANANO. Comprar

1 x Pantalla LCD 16×2.

1 x Potenciómetro de 10k Ohms.

1 x Resistencia de 220 Ohms.

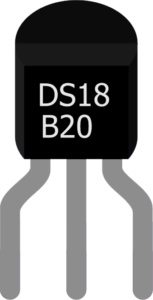

1 x Sensor de temperatura DS18B20.

1 x Resistencia de 10K Ohms.

1 x Juego de cable Dupont.

1 x Protoboard de 830 puntos.

1 x Cable micro USB.



Software:

Windows 7 o posterior.

Arduino® IDE. Descarga



Procedimiento

1. En el apartado de “Diagrama esquemático”, que se encuentra a continuación, selecciona tu módulo, realiza las conexiones que se muestran en la imagen y conéctalo a la computadora.

2. Al final de esta práctica, en el apartado de “Descargas”, puedes encontrar los archivos del código fuente. Es necesario descargar el archivo ya que dentro, se encuentran las librerías necesarias para la correcta compilación.

3. Ejecuta Arduino® IDE, abre el archivo descargado y compila el programa. En el siguiente link encontrarás un manual para compilar y programar en Arduino® IDE.

4. Al terminar de programar, el módulo se reiniciará y el programa de esta práctica se ejecutará.

Diagrama esquemático



UNO
MEGA
NANO

Código

Proyecto Arduino

Descargas

A continuación podrás descargar los archivos necesarios para el desarrollo de esta práctica.
