Manual Software Tiny Bootloader

El software Tiny Bootloader se utiliza para facilitar la programación en las tarjetas de desarrollo X-TRAINER con los PIC 16F887 y 16F877A. En este manual de usuario se explicará la instalación y los apartados que conforman el software.

I. Instalación

El software Tiny Bootloader no requiere de instalación, basta con tener la carpeta del software, si no se cuenta con ella, puede descargarse en el siguiente link.

Nota: El software Tiny Bootloader solo es compatible con sistema operativo Windows.

II. Modo de uso

Al abrir el software Tiny Bootloader se visualizará inmediatamente la ventana principal, en donde podrás seleccionar el archivo a programar en tu tarjeta X-TRAINER.

1. Ventana principal Software Tiny Bootloader

Antes de iniciar la programación es necesario cumplir con lo siguiente:

  • Contar con una tarjeta X-TRAINER que integre un PIC16F887 o PIC16F877A preconfigurados con bootloader.
  • Conexión a la PC través del puerto micro USB.

Una vez conectada la tarjeta X-TRAINER al PC es necesario identificar el puerto COM que fue habilitado y seleccionarlo en el software, la velocidad de comunicación se deja en 115,200.

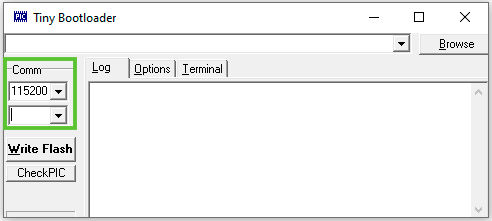

2. Selección del puerto COM

Lo siguiente será dar clic en el botón “CheckPIC” para saber que el PIC es reconocido sin problemas.

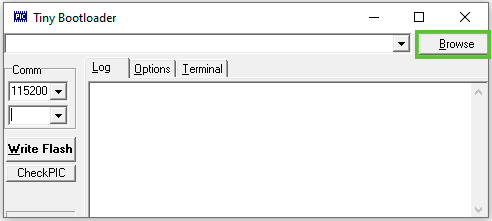

3. Selección de archivo a programar

Ya reconocido el PIC, se podrá buscar y seleccionar el archivo a programar con el botón “Browse”.

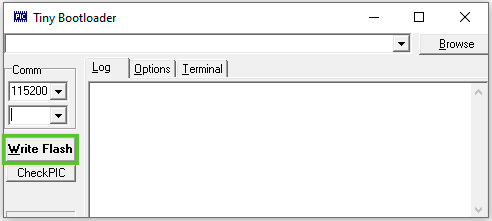

4. Programación del microcontrolador

Para finalizar solo bastará con dar clic en “Write” y la programación se ejecutará. En el panel “Log” se podrá visualizar el proceso de la programación hasta concluir con éxito.
