XB02 - Arduino Nano 33
X-BOARD Arduino Nano 33 es una tarjeta de expansión diseñada para brindar compatibilidad entre las tarjetas Arduino® Nano 33 y los módulos X-NODE o Click Boards™, logrando una evaluación de forma rápida en sensores, actuadores o módulos de comunicación. Es ideal para el desarrollo de prototipos y proyectos electrónicos donde se requiera una integración sencilla, tamaño compacto y compatibilidad con herramientas de desarrollo con los estándares mikroBUS™ y Qwiic®. Cuenta con un zócalo de conexión para tarjetas Arduino® Nano 33, dos conectores JST, tres zócalos de conexión mikroBUS™ y un header hembra con acceso a los pines de cada zócalo.
TABLA DE CONTENIDO
I. ¿Cómo funciona?
X-BOARD Arduino Nano 33 brinda una comunicación entre tarjetas Arduino® Nano 33 con módulos X-NODE, Click Boards™ y diversas herramientas de desarrollo que posean el estándar mikroBUS™ con solo insertarlos en los zócalos correspondientes de la tarjeta. Posee dos conectores JST para un uso con módulos compatibles con el estándar Qwiic®, teniendo en cuenta que el nivel lógico de voltaje es a 3.3 V. Por último, se integra un header hembra para disponer de los pines de cada zócalo, de esta forma se puede acceder a señales de forma no invasiva o utilizar un analizador lógico en diversas pruebas de funcionamiento.
La tarjeta X-BOARD Arduino Nano 33 es compatible con las tarjetas Arduino® Nano 33, el estándar mikroBUS™ de Mikroe® y el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo de manera rápida y sencilla.

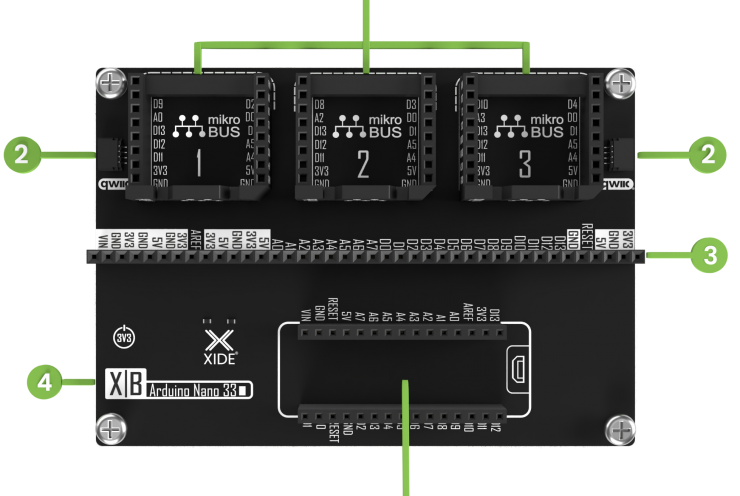

II. Descripción del hardware
Conectores estándar mikroBUS™
Conectores JST compatibles con el estándar Qwiic®
Header hembra de fácil acceso a los pines de cada conector mikroBUS™

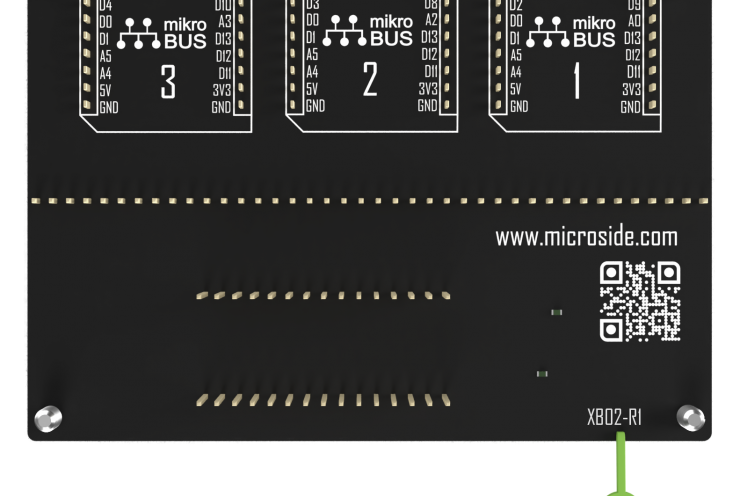

Modelo de X-BOARD
Conector compatible con tarjetas Arduino® Nano 33
Versión de hardware: R1
III. Especificaciones
IV. Descargas
Última actualización
