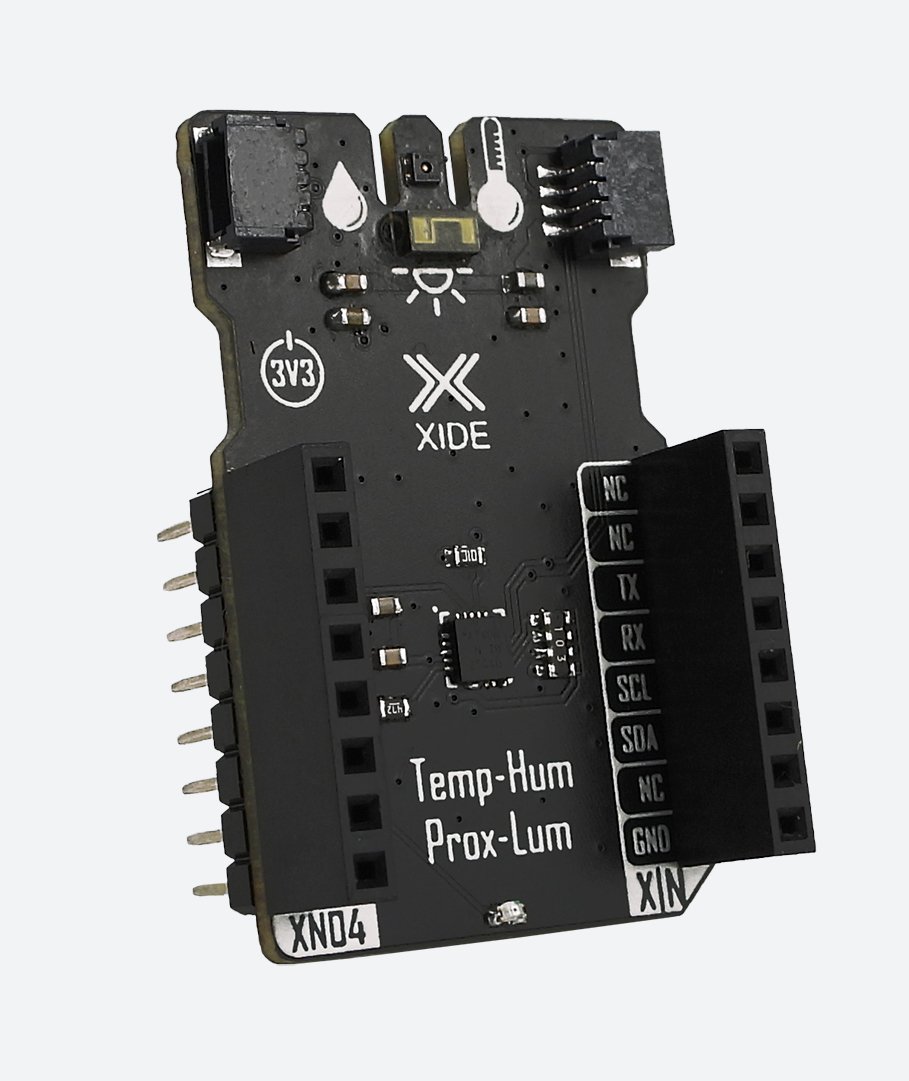

X-NODE Temp-Hum Prox-Lum

El X-NODE Temp-Hum / Prox-Lum es un SoM (System on Module) que integra dos sensores, uno de temperatura y humedad relativa SHT40 de Sensirion® con precisión típica de +/- 1.8 % RH y +/- 0.2 °C en un rango de 0 hasta 85 °C, consumo de hasta 0.5 mA y alta relación señal ruido, y un sensor de luz ambiental y proximidad SFH 7779 de OSRAM® con consumo típico de 90 µA, un rango de detección de 0.0022 a 73000 Ix para luz ambiental y una distancia máxima de 160 mm para proximidad. Ideal en proyectos de IoT para sistemas de monitoreo ambiental, aire acondicionado, calidad ambiental en invernaderos, estaciones meteorológicas, cámaras de refrigeración, control de luminosidad e intensidad de retroiluminación.

I. ¿Cómo Funciona?

El módulo X-NODE Temp-Hum / Prox-Lum posee un controlador en hardware integrado con el cual es posible obtener la lectura directa de los sensores sin tener conocimientos avanzados de hardware, ya que solo es necesario enviar una serie de comandos en formato ASCII por medio del protocolo de comunicación serial UART o usando el protocolo I2C, esto permite que el X-NODE sea compatible con cualquier sistema basado en un microcontrolador, microprocesador o equipos industriales.

Los X-NODE Temp-Hum / Prox-Lum  es compatible con el estándar mikroBUS™ de Mikroe® para un uso fácil con un gran ecosistema de kits para desarrollo de hardware, también posee conectores JST compatibles con el estándar Qwiic® de SparkFun® para una comunicación entre diversos módulos y tarjetas de desarrollo por medio del protocolo I2C de manera rápida y sencilla.

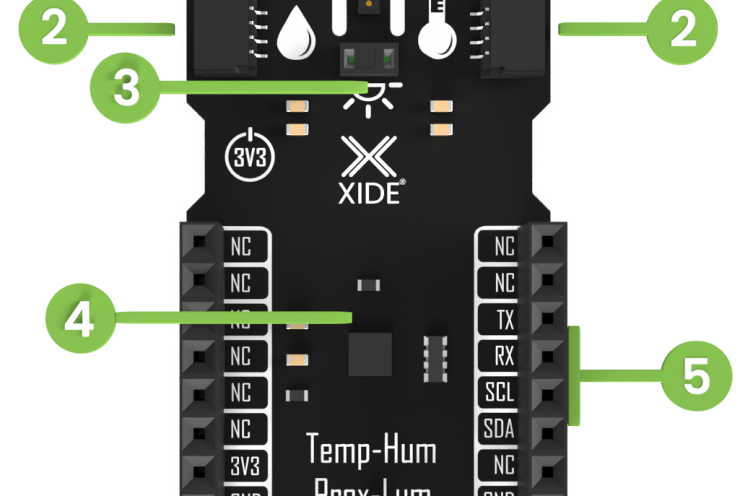

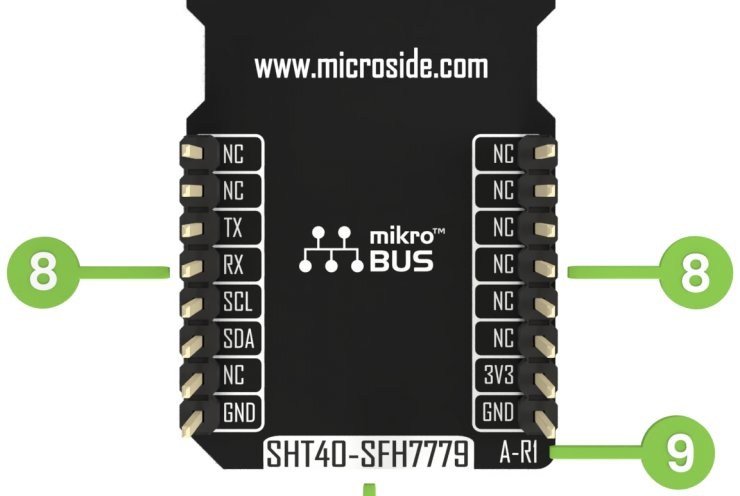

II. Descripción Del Hardware

  1. Sensor SHT40 de Sensirion®
  2. Conectores JST compatibles con Qwiic®
  3. Sensor SFH7779 de OSRAM®
  4. Controlador en hardware
  5. Puertos de comunicación UART <> I2C
  6. Modelo de X-NODE
  7. Tipo de X-NODE
  8. Conectores estándar mikroBUS™
  9. Versión de hardware: R1
  10.  Componentes principales en el X-NODE

III. Especificaciones

Tipo Sensor de temperatura, humedad, proximidad y luminosidad
Aplicaciones Desarrollo de sistemas de IoT enfocados a sistemas de monitoreo ambiental, aire acondicionado, calidad ambiental en invernaderos, estaciones meteorológicas, cámaras de refrigeración, control de luminosidad e intensidad de retroiluminación.
Módulo 1 SHT40
Fabricante Sensirion®
Módulo 2 SFH7779
Fabricante OSRAM®
Características Sensor de temperatura y humedad con detección de 0 °C a 85 °C con una precisión típica de +/- 0.2 °C y +/- 1.8% RH, calibración automática, consumo de 0.5 mA y alta relación señal/ruido. Sensor de luz ambiental con detección de 0.0022 a 73000 lx, supresión de ruido a 50 Hz/60 Hz y consumo típico de 90µA. Sensor de proximidad con detección de hasta 160 mm y corriente de pulso programable de hasta 200 mA.
Interfaz UART, I2C
Compatibilidad Estándar mikroBUS™  y estándar Qwiic®
Tamaño 41 x 26 x 21 mm
Voltaje  3.3 V

Para la información técnica completa, puedes descargar las especificaciones de cada fabricante en los siguientes enlaces: SHT40  SFH7779

IV. Pinout

La siguiente tabla muestra el pinout del X-NODE Temp-Hum / Prox-Lum con respecto al estándar  mikroBUS™ (este último se encuentra en las dos columnas del centro).

Notas Pin Pin Notas
NC 1 AN PWM 16 NC
NC 2 RST INT 15 NC
NC 3 CS RX 14 TX UART Transmisor
NC 4 SCK TX 13 RX UART Receptor
NC 5 MISO SCL 12 SCL I2C Clock
NC 6 MOSI SDA 11 SDA I2C Data
Voltaje 3V3 7 3.3V 5V 10 NC
GND GND 8 GND GND 9 GND GND

V. Modo de uso

Para un uso fácil y rápido del X-NODE se puede hacer a través de los comandos en formato ASCII que proporciona el controlador en hardware integrado mediante una comunicación serial UART o de forma más avanzada a través del protocolo I2C.

Protocolo UART

Para poder establecer comunicación con el X-NODE se debe conocer el ID, éste se conforma por el modelo que se localiza en el punto 6 del apartado “Descripción de hardware”, con la clave “XN04” y se complementa con un index que por defecto es la letra “A“, siendo posible configurarlo hasta la letra Z del abecedario, brindando la posibilidad de conectar hasta 10 módulos del mismo tipo.

XN04_X-NODE

Configuración

  • Velocidad de comunicación: 115,200 bps
  • Paridad: Ninguna
  • Bits de datos: 8
  • Bits de paro: 1



Lista de comandos

XN04A?<CR+LF>

Verifica si se estableció una comunicación con éxito.

Respuesta: OK<CR+LF>



XN04A+V<CR+LF>

Obtiene la versión del firmware actual que integra el X-NODE.

Respuesta: XN04A=Versión<CR+LF>

        Ejemplo: XN04A=0.1<CR+LF>



XN04A+ID=(A-Z)<CR+LF>

Cambia el index del ID por una letra diferente del abecedario de la A a la Z, la nueva letra debe ser en mayúscula. Una vez modificado, para volver a cambiarlo es necesario colocar el ID con el nuevo index.

Respuesta: OK<CR+LF>

       Ejemplo de envío: XN04C+ID=H<CR+LF>



XN04A+GT<CR+LF>

Obtiene el valor de Temperatura del sensor. Retorna con el valor final en °C con dos decimales.

Respuesta: XN04A=VAL<CR+LF>

       Ejemplo: XN04A=27.81<CR+LF>



XN04A+GH<CR+LF>

Obtiene el valor de Humedad del sensor. Retorna con un valor relativo (%) de humedad.

Respuesta: XN04A=VA L<CR+LF>

       Ejemplo:XN04A=80<CR+LF>



XN04A+GL<CR+LF>

Obtiene el valor de Luminosidad ambiental del sensor. Retorna con un valor final en Luxes.

Respuesta: XN04A=VA L<CR+LF>

       Ejemplo:XN04A=316<CR+LF>



XN04A+GP<CR+LF>

Obtiene el valor de Proximidad del sensor. Retorna con un valor relativo de proximidad.

Respuesta: XN04A=VA L<CR+LF>

       Ejemplo:XN04A=198<CR+LF>

Protocolo I2C

Para poder establecer comunicación con el X-NODE Temp-Hum Prox-Lum se debe hacer de forma nativa con los sensores integrados y con apoyo de la documentación técnica del fabricante, podrás localizar los números de parte al reverso del X-NODE (Punto 10 del apartado “Descripción de Hardware”).
Puedes descargar la documentación técnica de cada fabricante en los siguientes enlaces: SH T40  SFH7779

VI. Descargas

Documentación técnica

A continuación, encontrarás el manual de usuario,  esquemático y un archivo con las dimensiones del módulo  X-NODE Temp-Hum / Prox-Lum.
